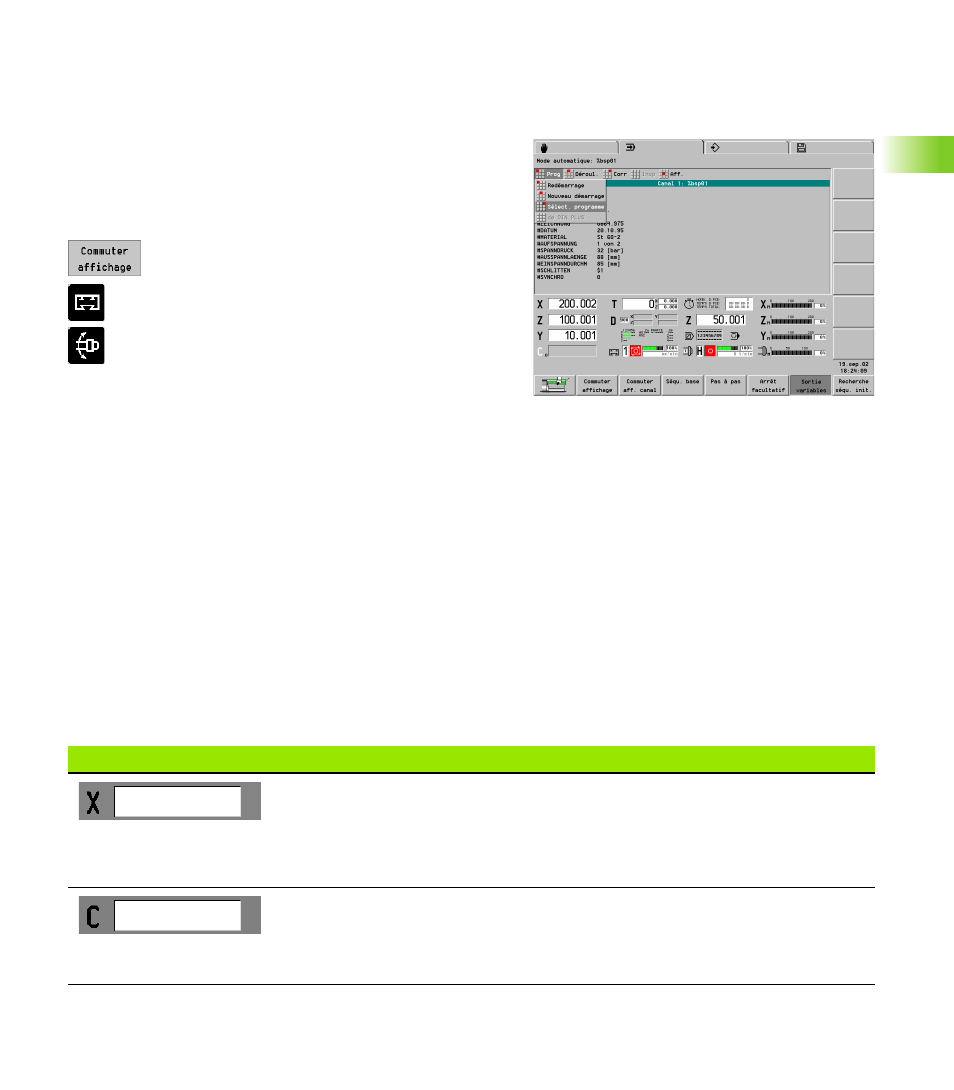

3.6 Affichage de la Machine
Commuter l'affichage
L'affichage machine de la CNC PILOT est configurable. Pour chaque
chariot, vous pouvez configurer jusqu'à 6 modes d'affichage pour le
mode Manuel et 6 autres pour le mode Automatique (à partir du
paramètre-commande 301).
Commuter l'affichage
U Commuter vers l'„affichage configuré suivant“.
U Commuter vers l'affichage du chariot suivant.
U Commuter vers l'affichage de la broche suivante.
Affichage de position
Dans „Type affichage“ (MP 17), vous configurez les valeurs de
l'affichage de position:
„ 0: Valeurs effectives
„ 1: Erreur de poursuite
„ 2: Chemin restant
„ 3: Pointe de l'outil par rapport à l'origine machine
„ 4: Position du chariot
„ 5: Distance came de référence – impulsion zéro
„ 6: Position nominale
„ 7: Différence pointe de l'outil – position du chariot
„ 8: Position nominale IPO
Eléments d'affichage
Le tableau ci-après explique les champs standard. Autres champs: voir
“Paramètres de la commande pour l'affichage de la machine” à la
page 590
Eléments d'affichage
Affichage de position (distance pointe de l'outil – origine pièce)
„ Champ vide: pas de déplacement d'axe sur la référence
„ Lettre d'axe en blanc: Pas de „validation“
„ Affichage des valeurs en gris (X ou Z seulement): L'affichage de la valeur effective n'est
pas valable car l'axe B a été incliné.
Affichage de position C
„ „Indice“: Désigne l'axe C „0/1“
„ Champ vide: Axe C non activé
„ Lettre d'axe en blanc: Pas de „validation“
