o
nctions G
Moyens de serrage dans la simulation G65
G65 affiche les moyens de serrage dans la simulation graphique. Vous
devez programmer G65 séparément pour chaque moyen de serrage.
G65 H.. sans X, Z efface le moyen de serrage.
Les moyens de serrage sont décrits dans la banque de données et
définis dans la section de programme MOYEN SERRAGE (H=1..3).
Le point de référence du moyen de serrage détermine la position du
moyen de serrage dans le graphique de simulation. La position du
point de référence dépend de la forme du serrage (voir figure). Le point
de référence du moyen de serrage est coté par rapport au point zéro
pièce.
La CNC PILOT „inverse“ les moyens de serrage „H=1..3“ s'ils sont
disposés à droite de la pièce.
Remarques relatives à la représentation et au point de référence:
„ H=1 – Mandrin de serrage:
„ est représenté „ouvert“
„ Point de référence X: Centre du mandrin
„ Point de référence Z: „Bord droit“ (tenir compte de la largeur des
mors)
„ H=2 – Mors de serrage („Q“ définit le point de référence et le
serrage interne/externe):

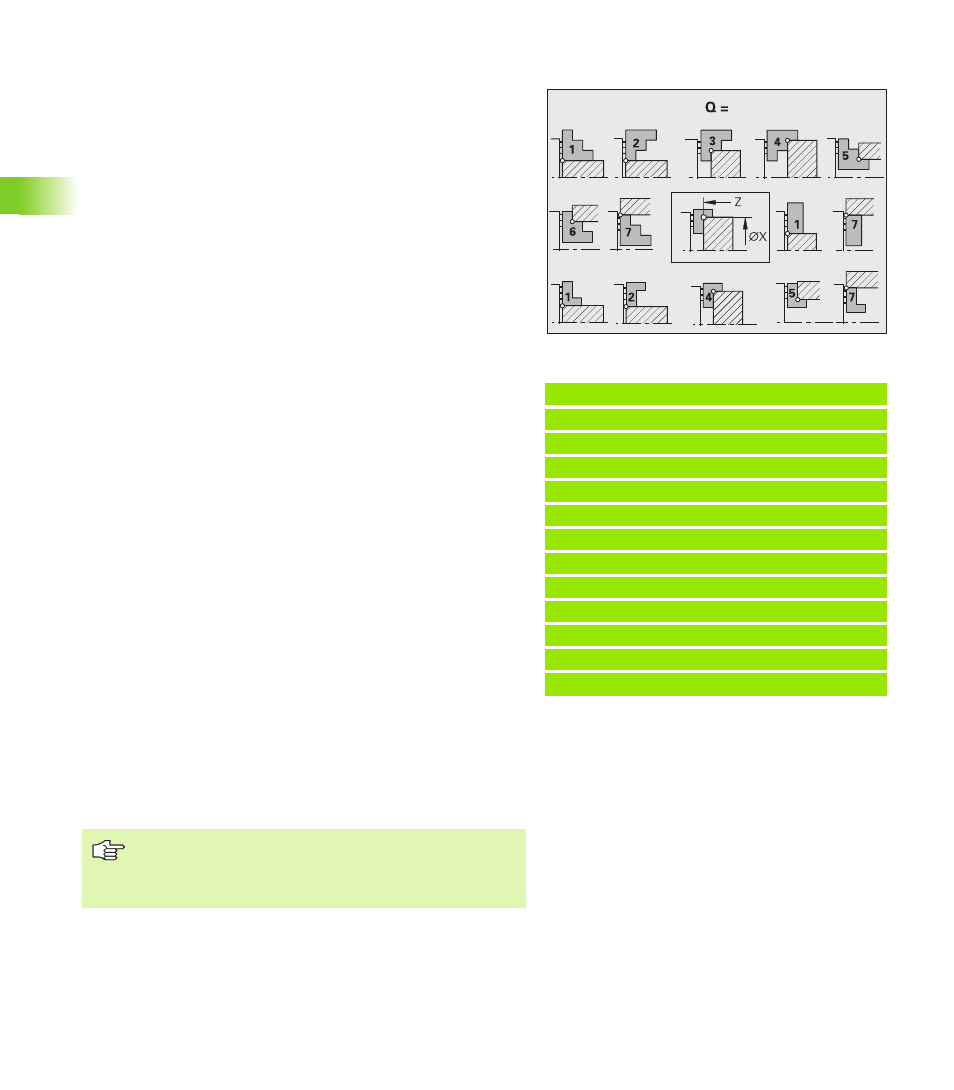

„ Position du point de référence: voir „figure G65“.
„ Serrage interne: 1, 5, 6, 7
„ Serrage externe: 2, 3, 4
„ H=3 – Serrage auxiliaire (pointe de centrage, contre-pointe, etc.):
„ Point de référence en X: Centre du moyen de serrage
„ Point de référence en Z: Pointe du moyen de serrage
Exemple: G65
. . .
MOYEN SERRAGE 1
H1 ID“KH110“ [mandrin de serrage]
H2 ID“KBA250-77“ [mors de serrage]
H4 ID“KSP-601N“ [contre-pointe]
. . .
PIECE BRUTE
N.. G20 X80 Z200 K0
. . .
USINAGE
$1 N.. G65 H1 X0 Z-234
$1 N.. G65 H2 X80 Z-200 Q4
. . .
Paramètres
H Numéro moyen de serrage (H=1..3; référence à MOYEN
SERRAGE)
X Point initial – Point de référence du moyen de serrage (cote
de diamètre)
Z Point initial – Point de référence du moyen de serrage
D Numéro de broche (référence: Section MOYEN SERRAGE)
Q Forme de serrage (seulement avec les mors de serrage) –
(par défaut: Q dans la section MOYEN SERRAGE)
Si votre tour est équipé de plusieurs chariots, programmez
les séquences G65 avec la „désignation de chariot $..“.
Sinon les moyens de serrage seront affichés plusieurs
fois.
