Outillage, serrer la pièce

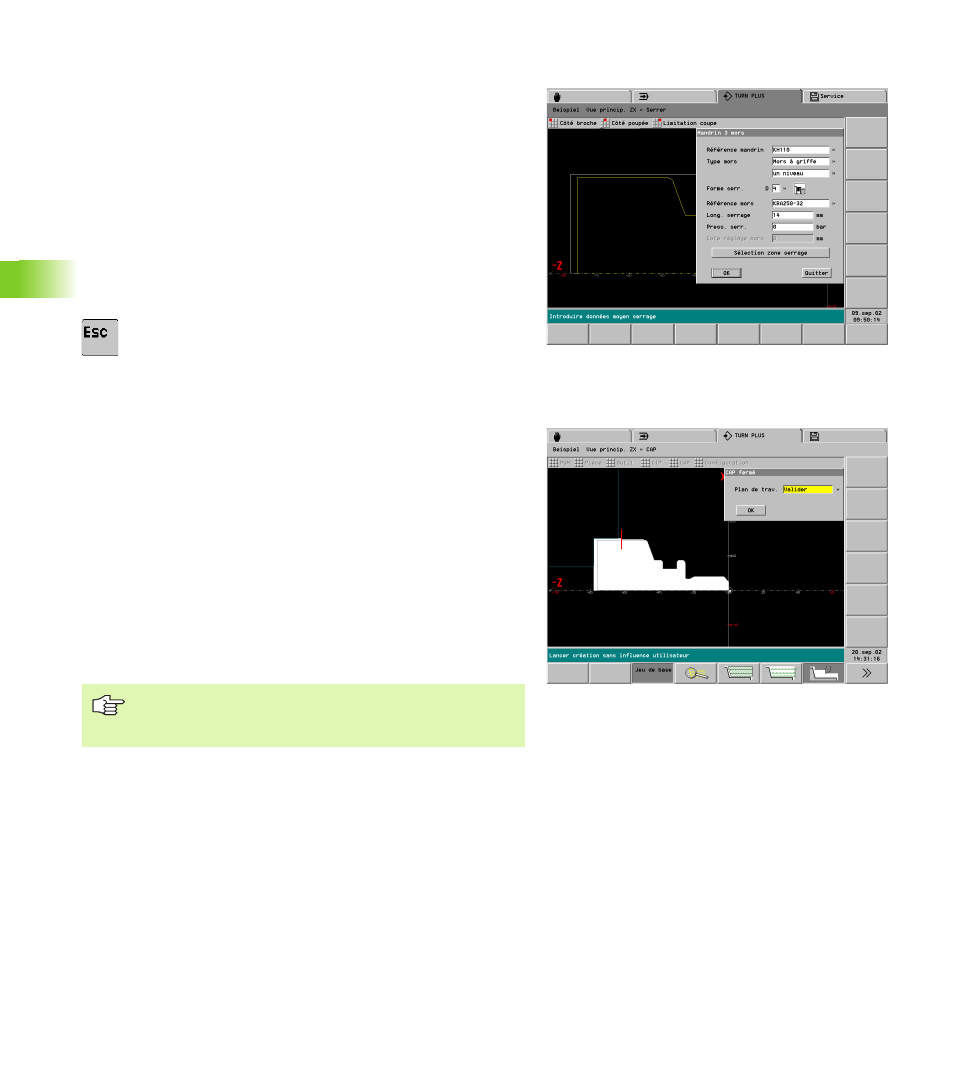

U Sélectionner „Outil(lage) > Serrage > Serrer“
U Sélectionner „Côté broche > Mandrin 3 mors“
U Boîte de dialogue „Mandrin 3 mors“
„ Sélectionner la „référence du mandrin“
„ Introduire le „type de mors“
„ Introduire la „forme de serrage“
„ Sélectionner la „référence du mors“
„ Vérifier/introduire la „longueur de serrage/pression de serrage“
„ Définir la zone de serrage: Sélectionner un élément de contour
touché par les mors.
U TURN PLUS affiche les moyens de serrage et la limite d'usinage.
U Appuyer sur la touche ESC: Retour au menu principal
Créer le plan de travail et l'enregistrer
Créer le plan de travail
U Sélectionner „CAP > Automatique“
U TURN PLUS simule l'usinage
U Sélectionner „Valider plan de travail“
Mémoriser programme
U Sélectionner „Programme > Enregistrer > Complet“
U Vérifier/adapter le nom du fichier
U TURN PLUS enregistre:
„ le plan de travail, le contour de la pièce brute et celui de la pièce
finie (dans un fichier).
„ le programme CN (format DIN PLUS.
La CAP génère les blocs de travail à partir de la suite
chronologique d'usinage et des valeurs configurées dans
les paramètres d'usinage.
