CNC PILOT 4290 HEIDENHAIN 67
3.2 Mode de f
onctionnement Manuel

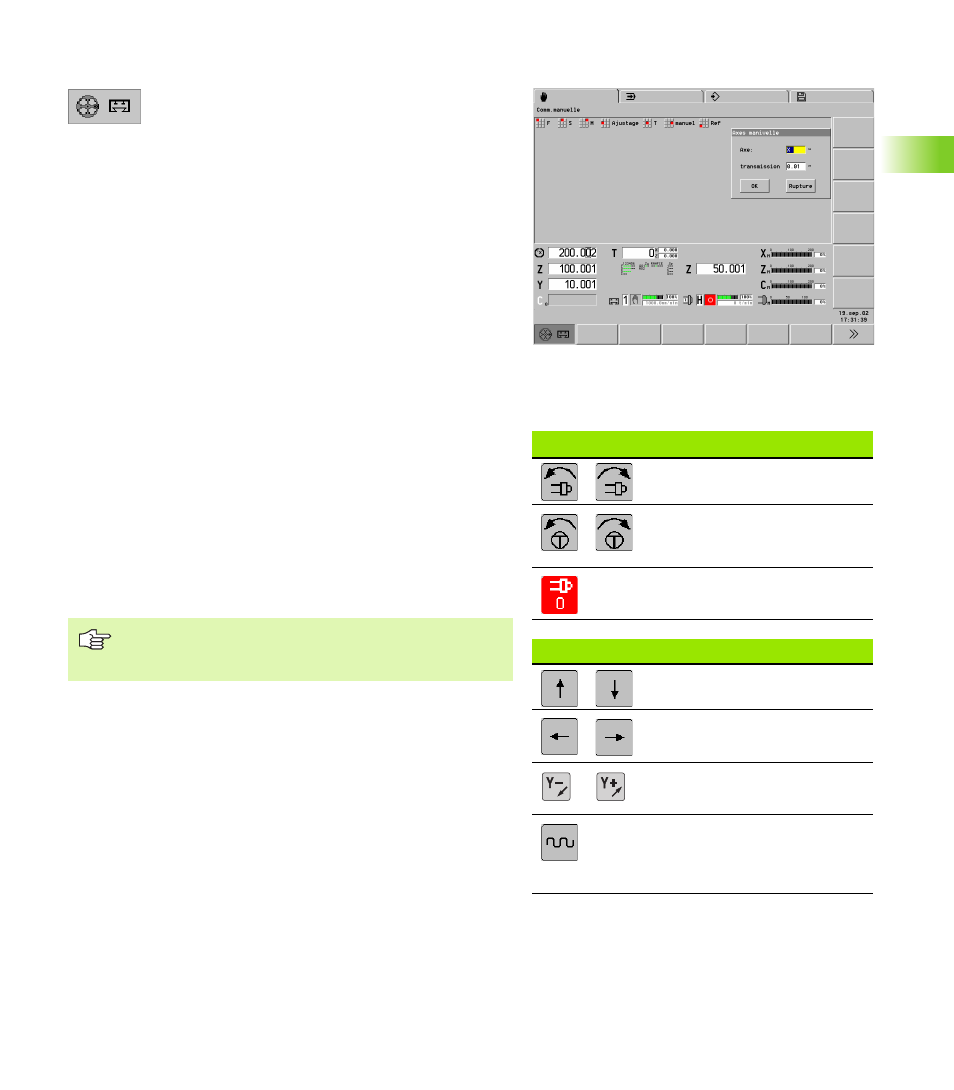

Manivelle
U Affectez la manivelle à l'un des axes principaux ou à
l'axe C (boîte de dialogue „Axes manivelle“).
U Indiquer l'avance ou l'angle de rotation par incrément
de la manivelle (boîte de dialogue „Axes manivelle“).
U Annuler l'affectation de la manivelle: Appuyer sur la
softkey „Manivelle“ quand la boîte de dialogue est
ouverte.
Vous visualisez l'affectation de la manivelle ainsi que sa résolution
dans l'affichage de la machine (la lettre d'axe et la position après la
virgule de la résolution sont marquées).
L'affectation de la manivelle est annulée par les événements suivants:
„ Commutation des chariots
„ Changement de mode de fonctionnement
„ Action sur une touche manuelle de sens
Touches de broche et touches manuelles de sens
Vous utilisez les touches du „panneau de commande de la machine“
pour l'usinage de la pièce en mode Manuel et avec des fonctions
spéciales comme celles du calcul de positions/valeurs de correction
(teach-in, effleurer la pièce, etc.).
L'activation de l'outil, la définition de la vitesse de broche, de l'avance,
etc. sont des opérations préalables.
Vous définissez les paramètres suivants dans MP:
„ MP 805, 855, ...: Vitesse de broche „par à coups“
„ MP 204, 254, ...: Avance rapide
Touches de broche
Activation de la broche dans le
sens M3/M4
La broche tourne dans le sens
M3/M4 tant que la touche est
appuyée (broche „par à coups“)
Arrêt broche
Touches de sens manuelles (touches Jog)
Déplacer le chariot dans le sens X
Déplacer le chariot dans le sens Z
Déplacer le chariot dans le sens Y
Déplacer le chariot en avance
rapide: Appuyer simultanément
sur la touche d'avance rapide et
sur la touche de sens manuelle
Lorsque vous appuyez simultanément sur les touches de
sens manuelles X et Z, vous déplacez le chariot en
diagonale.
