CNC PILOT 4290 HEIDENHAIN 171
4.9 Cont
ours a
v
e
c l'ax
e C – Pr
incipes de base
4.9 Contours avec l'axe C –
Principes de base
Position des contours de fraisage
Vous définissez le plan de référence ou le diamètre de référence dans
l'indicatif de section. Dans la définition du contour, vous définissez la
profondeur et la position d'un contour de fraisage (poche, îlot) de la
manière suivante :
„ avec Profondeur P dans le cycle G308 précédemment programmé
„ en alternative pour les figures: Paramètre de cycle Profondeur P

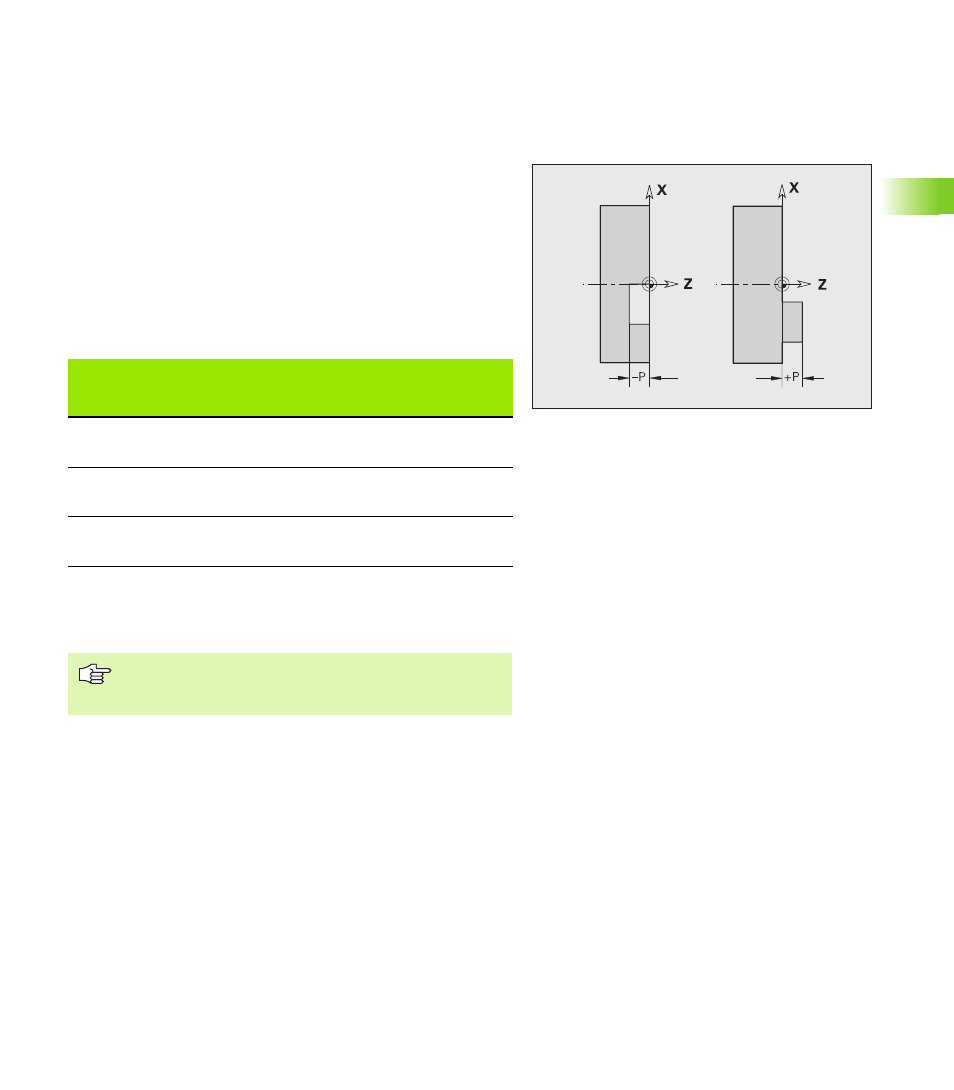

Le signe de „P“ détermine la position du contour de fraisage:
„ P<0: Poche
„ P>0: Îlot
„ X: Diamètre de référence dans l'indicatif de section
„ Z: Plan de référence dans l'indicatif de section
„ P: „Profondeur“ issue de G308 ou des paramètres du cycle
Contours dans plusieurs plans (contours imbriqués
hiérarchiquement):
„ Un plan débute par G308 et se termine avec G309.
„ G308 définit un nouveau plan de référence/diamètre de référence.
La première G308 prend en compte le plan de référence défini dans
l'indicatif de section. Chaque G308 suivante définit un nouveau plan.
Calcul:
Nouveau plan de référence = plan de référence + P (issu de la G308
précédente)
„ G309 retourne au plan de référence précédent.
Position du contour de fraisage
Section P Surface
Fond de
fraisage
FRONT P<0
P>0
Z
Z+P
Z+P
Z
FACE ARRIERE P<0
P>0
Z
Z–P
Z–P
Z
ENVELOPPE P<0
P>0
X
X+(P*2)
X+(P*2)
X
Les cycles de surfaçage usinent la surface décrite dans la
définition du contour. Les îlots à l'intérieur de cette
surface ne sont pas pris en compte.
