3.4 F
onctions d'ajustag
e

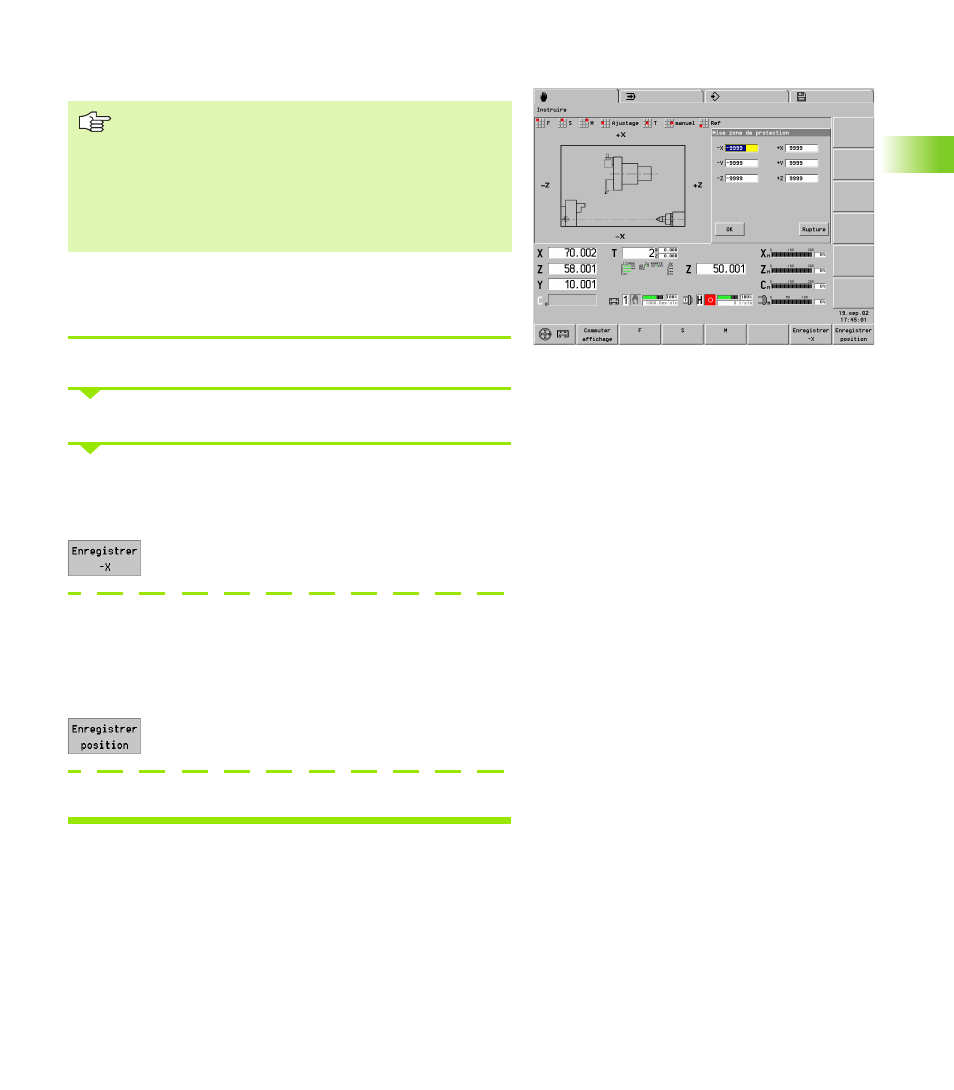

Définir la zone de protection
Les paramètres de la zone de protection sont configurés dans MP
1116, 1156, .. .
Définir la zone de protection
Mettre en place un outil au choix (sauf T0).
Sélectionner „Ajustage > Zone de protection“
Paramètre de la zone de protection, teach in par axe
Sélectionner le champ de saisie
Positionner l'outil à la „limite de la zone de protection“.
Valider la position comme „zone de protection –X“
(ou +X, –Y, +Y, –Z, +Z)
Teach-in des paramètres positifs ou négatifs de la zone de
protection
Sélectionner le champ d'introduction positif ou négatif.
Positionner l'outil à la „limite de la zone de protection“ positive ou
négative.
Valider toutes les positions d'axe positives ou
négatives
Introduire les paramètres de la zone de protection
Paramètres de la zone de protection:
„ servent au „contrôle des zones de protection“, mais pas
de commutateurs de fin de course de logiciel
„ se réfèrent à l'origine machine
„ Les valeurs en X sont des valeurs de rayon
„ 99999/–99999 signifie: Pas de contrôle de ce côté de la
zone de protection
