Modèle linéaire surface de l'enveloppe G411-Géo

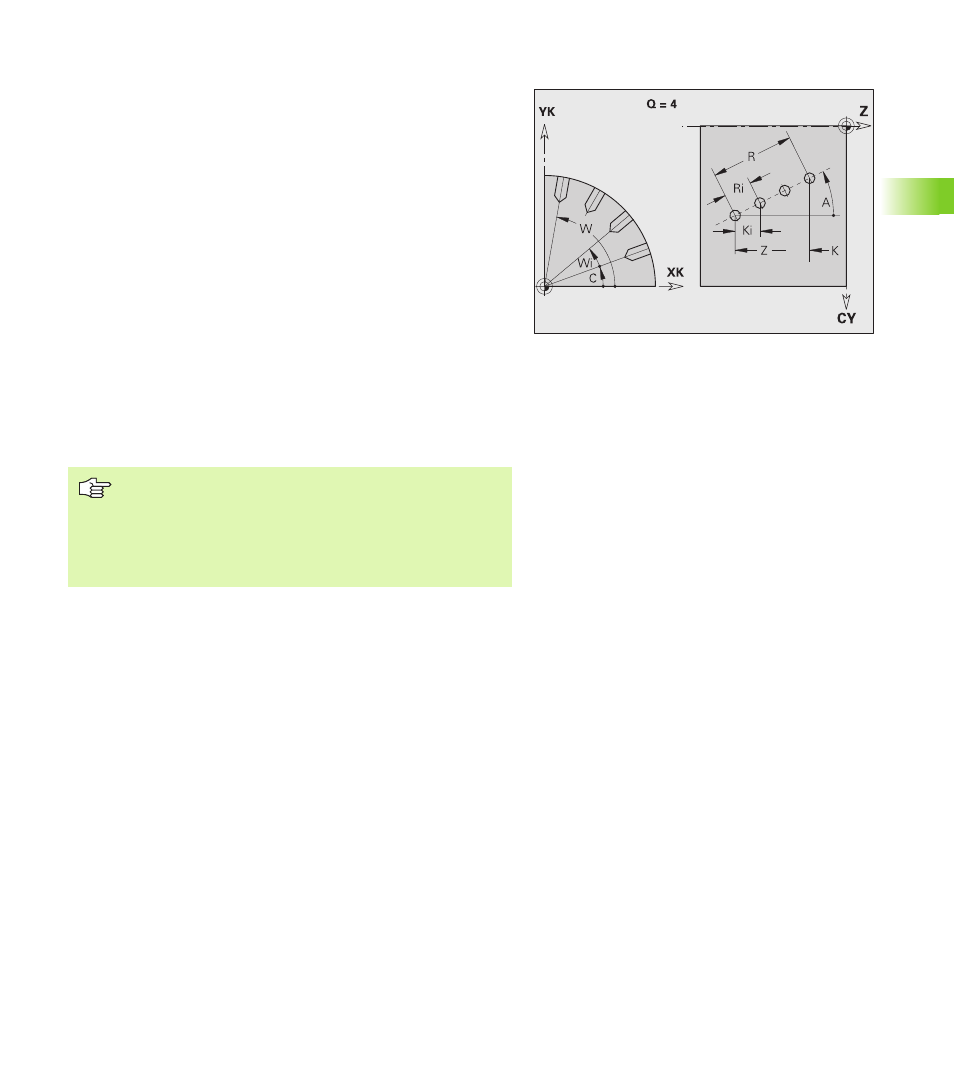

G411 définit un modèle linéaire de perçages ou de figures sur la
surface de l'enveloppe. G411 agit sur le trou/la figure défini(e) dans la
séquence suivante (G310..315, G317).
Paramètres
Q
Nombre de figures (par défaut: 1)
Z
Point initial
C
Point initial (angle initial)
CY
Point de départ en „cotation dimensionnelle"; référence:
Développé avec „diamètre de référence"
K
Point final
Ki
Distance entre les figures dans le sens Z
W
Point final (angle final)
Wi
Distance angulaire entre les figures
A
Angle avec l'axe Z; (par défaut: 0)
R
Longueur totale du modèle
Ri
Distance entre les figures (distance modèle)
Si vous programmez „Q, Z et C“, les perçages/figures
seront réparti(e)s régulièrement sur le pourtour.
Programmez le trou/la figure dans la séquence suivante
sans centre.
Le cycle de fraisage appelle le trou/la figure dans la
séquence suivante, et non pas la définition du modèle.
