9.4 Diagnostic
9.4 Diagnostic
Informations et affichages
Appel du diagnostic:
U
Sélectionner „Diag(nostic)“ en mode de fonctionnement „Service /
Entretien“.
U
Retour au mode „Service“
Sous „Diag.“, vous disposez de fonctions d'information, de test et de
contrôle destinées la recherche des erreurs.
Sous-menu „Info“: Vous accédez à des informations sur les
modules-logiciel installés.
A partir de la version de logiciel 625 952-02:
A condition d'avoir été enregistrée, une information sur les données
OEM sera affichée.

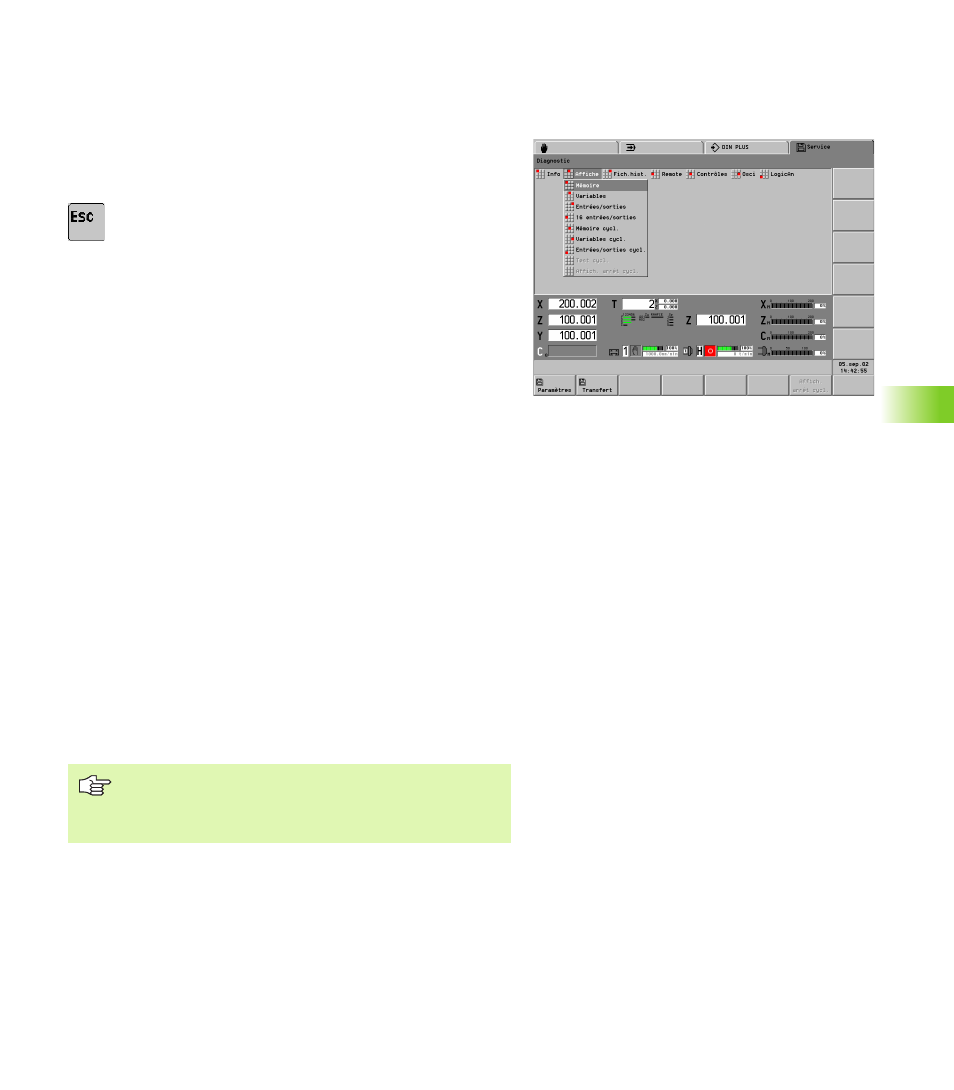

Groupe de menus „Affiche“
Mémoire: réservé au personnel de maintenance
Variables: Affiche le contenu actuel des variables (environ 500
variables V).
„---“: La variable n'est pas initialisée
„???“: La variable n'est pas disponible
Entrées/sorties: Affiche l'état actuel de toutes les entrées/sorties.
16 entrées/sorties: Dans la boîte de dialogue „Sélect. E/S pour
affich.“, vous pouvez sélectionner jusqu'à 16 entrées/sorties. Après
la fermeture de cette boîte de dialogue, la CNC PILOT affiche l'état
de ces entrées/sorties. Toute modification d'état est aussitôt
affichée.
Pour quitter la fonction Affiche: „Touche ESC“
Mémoire cycl.: réservé au personnel de maintenance
Variables cycl.: Sélectionnez une variable V. La CNC PILOT affiche
la valeur. Toute modification de valeur est aussitôt affichée.
Entrées/sorties cycl.: Sélectionnez une position E/S. La CNC
PILOT affiche l'état. Toute modification d'état est aussitôt affichée.
Les affichages cycliques se superposent à une partie de la
fenêtre machine. Vous fermez les affichages cycliques
avec le sous-menu „Affiche > Affich. arrêt cycl.“ ou avec
la softkey „Arrêt affich. cycl“.
