174
4.9 Cont
ours a
v
e
c l'ax
e C – Pr
incipes de base

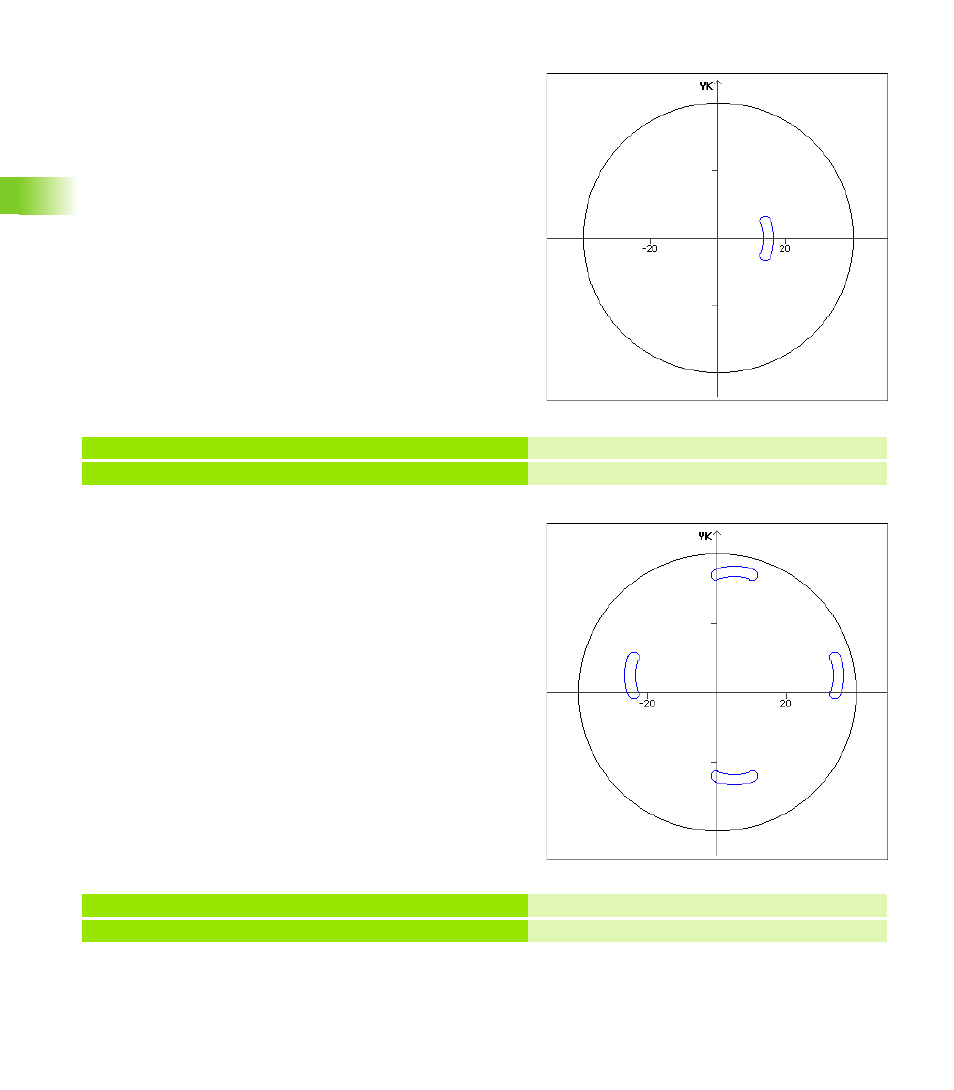

Ligne médiane de la rainure comme référence et position originale
Programmation:
„ Centre du modèle = centre de courbure
„ Rayon du modèle = rayon de courbure
„ Position d'origine
Ces commandes disposent toutes les rainures à la même position.
Exemple: Ligne médiane de la rainure comme référence, position
d'origine
Centre de courbure comme référence et position normale
Programmation:
„ Centre du modèle <> centre de courbure
„ Rayon du modèle = rayon de courbure
„ Position normale
Ces commandes disposent les rainures à la distance „rayon du
modèle+rayon de courbure“ autour du centre du modèle.
Exemple: Centre de courbure comme référence, position normale
N.. G402 Q4 K30 A0 XK0 YK0 H1 Modèle circulaire, position d'origine
N.. G303 I0 J0 R15 A-20 W20 B3 P1 Rainure circulaire
N.. G402 Q4 K30 A0 XK5 YK5 H0 Modèle circulaire, position normale
N.. G303 I0 J0 R15 A-20 W20 B3 P1 Rainure circulaire
