6.3 Définition de la pièce
6.3 Définition de la pièce
Vous créez un contour par l'introduction séquentielle des différents
éléments du contour. Vous définissez les éléments du contour en
absolu, en incrémental, en coordonnées cartésiennes ou polaires.
D'une manière générale, vous introduisez les données du contour de
la manière dont il est coté sur le plan.
TURN PLUS calcule les coordonnées manquantes, points
d'intersection, centres, etc., dans la mesure toutefois où ces calculs
sont mathématiquement possibles. S'il existe plusieurs solutions,
vous visualisez les variantes possibles et sélectionnez la solution
désirée.
Vous pouvez importer les contours suivants s'ils sont en format DXF
(voir “Importer des contours DXF” à la page 466):
„ Pièces brutes
„ Pièces finies
„ Tracés de contour
„ Contours de fraisage
Introduction du contour de la pièce brute
Vous définissez les pièces brutes de la manière suivante:
„ Formes standard (barre, tube): Avec macros de la pièce brute
„ Pièces brutes complexes: Définition comme une pièce finie
„ Pièces moulées ou pièces forgées: Sont générées à partir de la
pièce finie et de la surépaisseur
Autres informations:
„ voir “Contours de la pièce brute” à la page 410
„ voir “Attributs de la pièce brute” à la page 478
Introduction du contour de la pièce brute
Sélectionner „Pièce > Pièce brute > Barre“ („.. > Tube“ ou „.. > Pièce
moulée“).
Introduire les cotes de la pièce brute ou la surépaisseur.

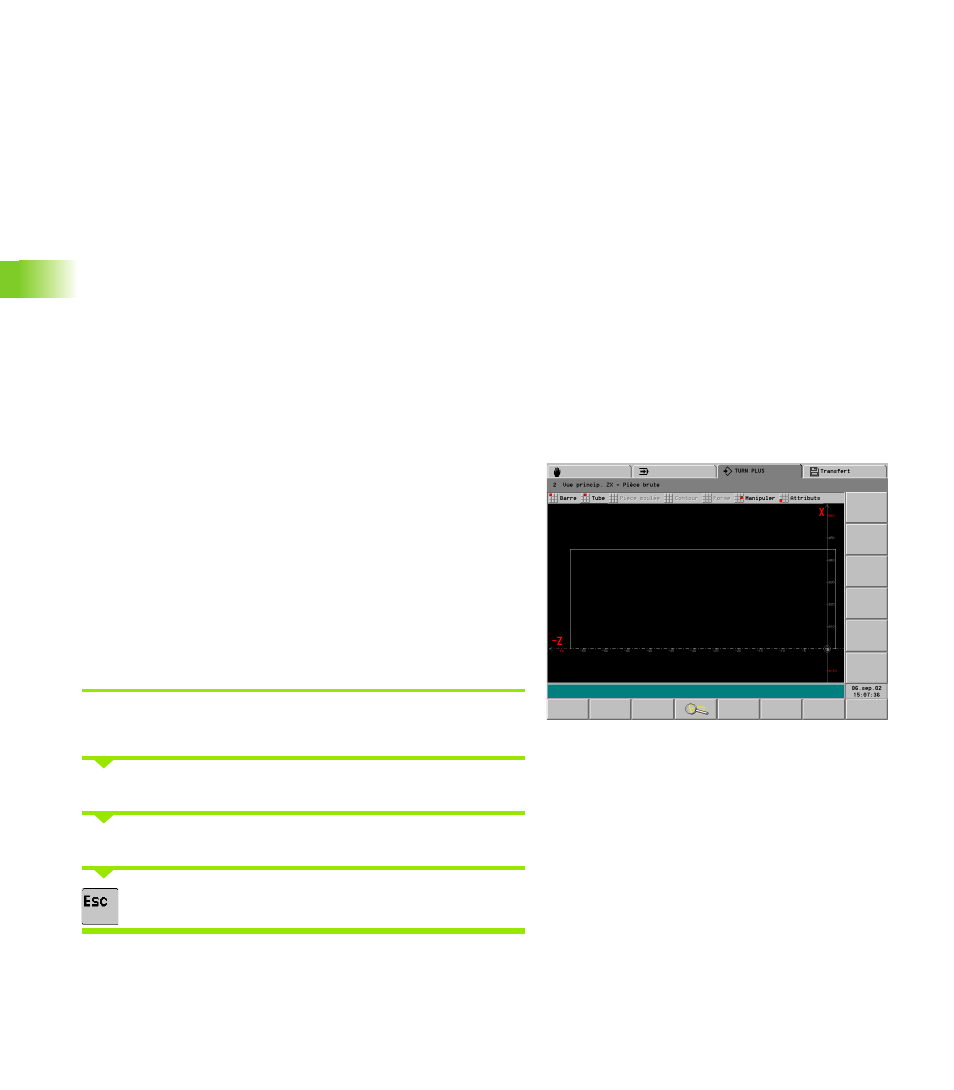

La CNC PILOT représente la pièce brute.
Appuyer sur la touche ESC: Retour au menu principal
