Ebauche – Tolérances d'outils

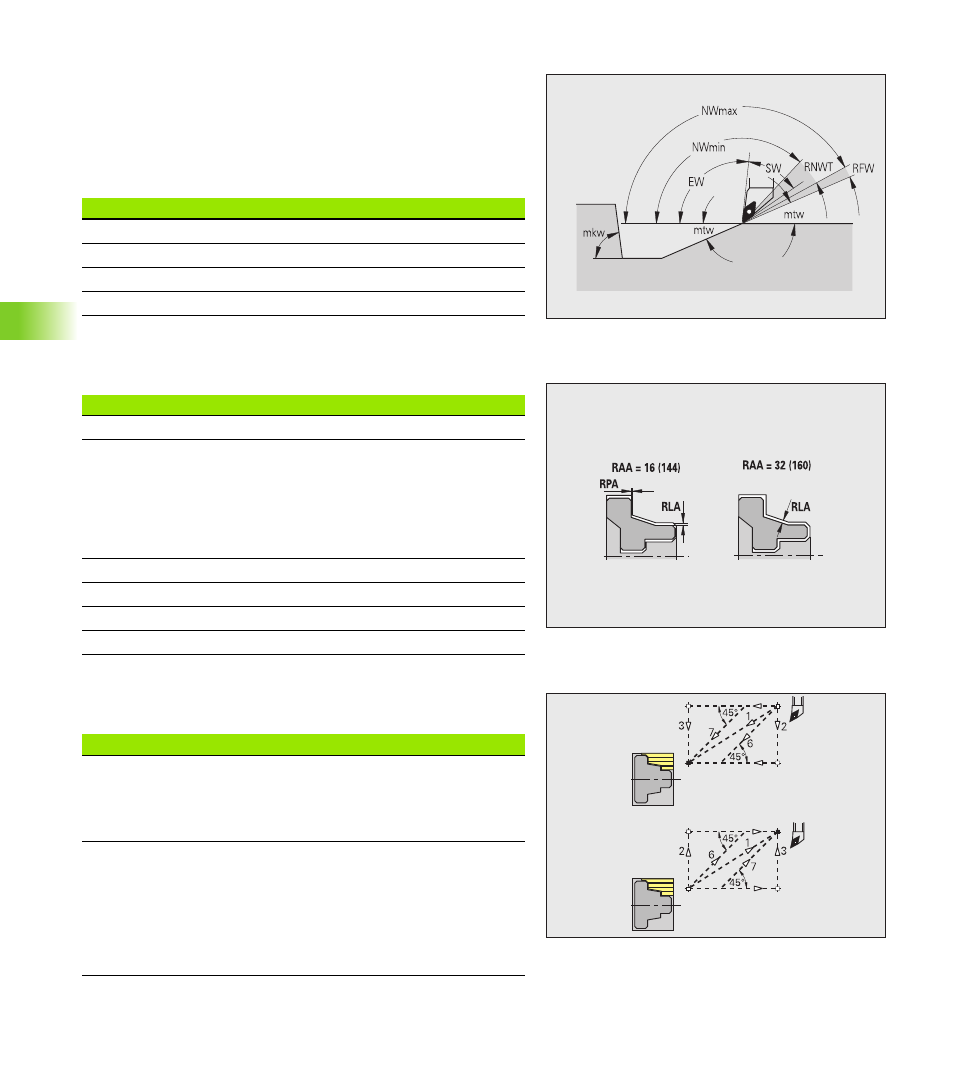

Règles en vigueur pour la sélection de l'outil:
„ Angle d'attaque (EW): EW >= mkw (mkw: Angle de contour
ascendant)
„ Angle d'attaque (EW) et de pointe (SW): NWmin < (EW+SW) <
NWmax
„ Angle secondaire (RNWT): RNWT = NWmax – NWmin
Ebauche – Surépaisseurs
Ebauche – Approche et sortie du contour
Les déplacements d'approche et de sortie du contour sont effectués
en avance rapide (G0).
Tolérances d'outils
Tolérance angle secondaire [RNWT]
Plage de tolérance pour l'arête de coupe secondaire
Angle de coupe de dégagement [RFW]
Différence min. contour – arête de coupe secondaire
Surépaisseurs
Type de surépaisseur [RAA]
„ 16: Surépaisseurs longitudinale/transversale différentes –
pas de surépaisseurs isolées
„ 144: Surépaisseurs longitudinale/transversale différentes –
avec surépaisseurs isolées
„ 32: Surépaisseur équidistante – pas de surépaisseurs isolées
„ 160: Surépaisseur équidistante – avec surépaisseurs isolées
Equidistance ou longitudinale [RLA]
Surépaisseur équidistante ou longitudinale
Aucune ou transversale [RPA]
Surépaisseur transversale
Approche et sortie
„ Approche ébauche externe [ANRA]
„ Approche ébauche interne [ANRI]
„ Départ (sortie) ébauche externe [ABRA]
„ Départ (sortie) ébauche interne [ABRI]
Stratégie d'approche/de sortie:
„ 1: Simultanément dans le sens X et Z
„ 2: Sens X puis Z
„ 3: Sens Z puis X
„ 6: Déplacement accouplé, sens X puis Z
„ 7: Déplacement accouplé, sens Z puis X
