Gorge : généralités
L'élément de forme définit une gorge axiale ou radiale sur un élément
linéaire de référence. La gorge est assignée à l'élément de référence
sélectionné.

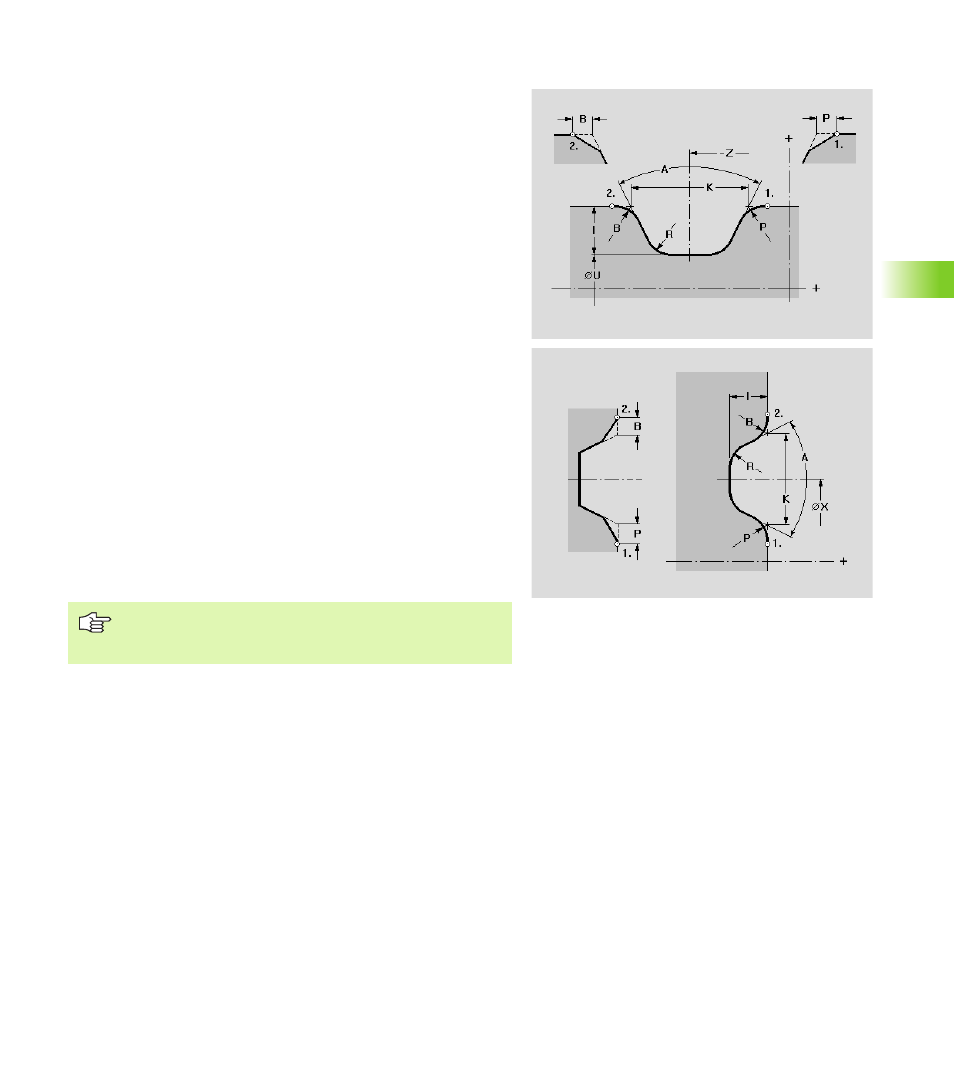

Paramètres
X Point de référence
Z Point d'origine
K Largeur de la gorge sans chanfrein/arrondi
I Profondeur de la gorge
U Diamètre fond de la gorge (gorge axiale seulement)
A Angle de gorge, angle entre les flancs de la gorge
(0° <= A < 180°)
1. coin:
„ Non: Pas de chanfrein/d'arrondi
„ Chanfreiner: Chanfrein
„ Arrondir: Arrondi
P Largeur du chanfrein ou rayon de l'arrondi (1er coin)
2. coin:
„ Non: Pas de chanfrein/d'arrondi
„ Chanfreiner: Chanfrein
„ Arrondir: Arrondi
B Largeur du chanfrein ou rayon de l'arrondi (2ème coin)
R Rayon au fond (rayon intérieur aux deux angles de la gorge)
Pour la profondeur de gorge, la CNC PILOT se réfère à
l'élément de référence. Le fond de la gorge est parallèle à
l'élément de référence.
