CNC PILOT 4290 HEIDENHAIN 375
5.1 Mode simulation gr
aphique

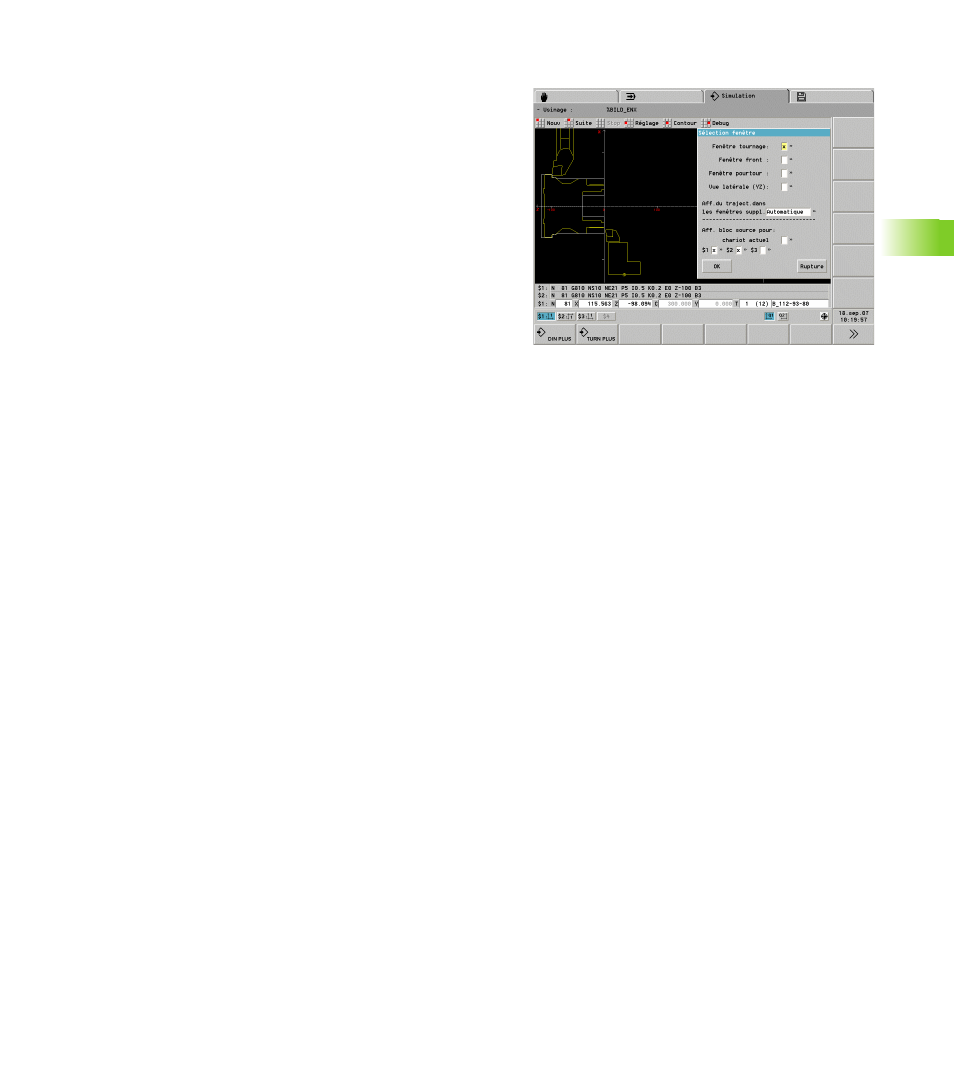

Configurer la fenêtre de simulation
Boîte de dialogue Sélection fenêtre:
U Sélectionner „Réglage > Fenêtre“: La CNC PILOT ouvre la boîte de
dialogue destinée aux configurations ci-après.
Vous configurez:
„ la combinaison des fenêtres
„ la représentation de la trajectoire dans les fenêtres auxiliaires: La
fenêtre face frontale, la fenêtre du pourtour et la vue latérale sont
les „fenêtres auxiliaires“. Dans ces fenêtres, la simulation
représente les trajectoires avec les configurations suivantes :
„ Automatique : la simulation représente les trajectoires lorsque
l'axe C a été activé ou que G17 ou G19 a été exécutée. Un G18
ou l'axe C désactivé interrompt la création du parcours.
„ Toujours : la simulation affiche chaque trajectoire dans toutes les
fenêtres de simulation.
„ Affichage des séquences source: L'affichage des séquences
affiche les séquences CN programmées (séquences CN source)
d'un ou de plusieurs chariots.. Vous configurez:
„ Affichage de séquence source pour le chariot actuellement
sélectionné
„ Affichage de séquence source pour le chariot marqué
