Cycle de filetage G31
G31 crée des filetages simples, chaînés ou multi-filets définis avec
G24-, G34- ou G37-Géo. La CNC PILOT reconnaît un filetage extérieur
ou intérieur à l'aide de la définition d'outil.
Longueur d'approche B: Pour accélérer jusqu'à l'avance
programmée, le chariot a besoin d'une course d'approche avant le filet
lui-même.
Exemple: G31 1ère partie
. . .
PIECE FINIE
N 2 G0 X16 Z0
N 3 G52 P2 H1
N 4 G95 F0.8
N 5 G1 Z-18
N 6 G25 H7 I1.15 K5.2 R0.8 W30
N 7 G37 Q12 F2 P0.8 A30 W30
. . .
USINAGE
N 33 G14 Q0 M108
N 30 T9 G97 S1000 M3
N 34 G47 P2
N 35 G31 NS5 B5 P0 V0 H1
N 36 G0 X110 Z20
N 38 G47 M109
. . .
Paramètres
NS Nr. de séquence (référence à l'élément de base G1-Géo;
Filets chaînés: Nr. de séquence du premier élément de base)
I Plongée max.
B Longueur d'approche – Pas d'introduction: La longueur
d'approche est calculée à partir des gorges ou dégagements
voisins. S'il n'y en a pas, c'est la „longueur d'approche du
filet“ du paramètre d'usinage 7 qui compte.
P Longueur de dépassement – Pas d'introduction: La longueur
de dépassement est calculée à partir des gorges ou des
dégagements voisins. S'il n'y en a pas, c'est la „longueur de
sortie du filet“ du paramètre d'usinage 7 qui compte.
D Sens de coupe (référence: Sens défini pour l'élément de
base) – (par défaut: 0)
„ D=0: Même sens
„ D=1: Sens inverse
V Mode de plongée (par défaut: 0)
„ V=0: Section de copeaux constante pour toutes les coupes
„ V=1: Passe constante
„ V=2: Avec répartition de passe restante. Première passe =
„reste“ de la division profondeur du filet/profondeur de
coupe La „dernière coupe“ est répartie en 1/2, 1/4, 1/8 et
1/8 de coupe.
„ V=3: La passe est calculée à partir du pas du filet et de la
vitesse de rotation

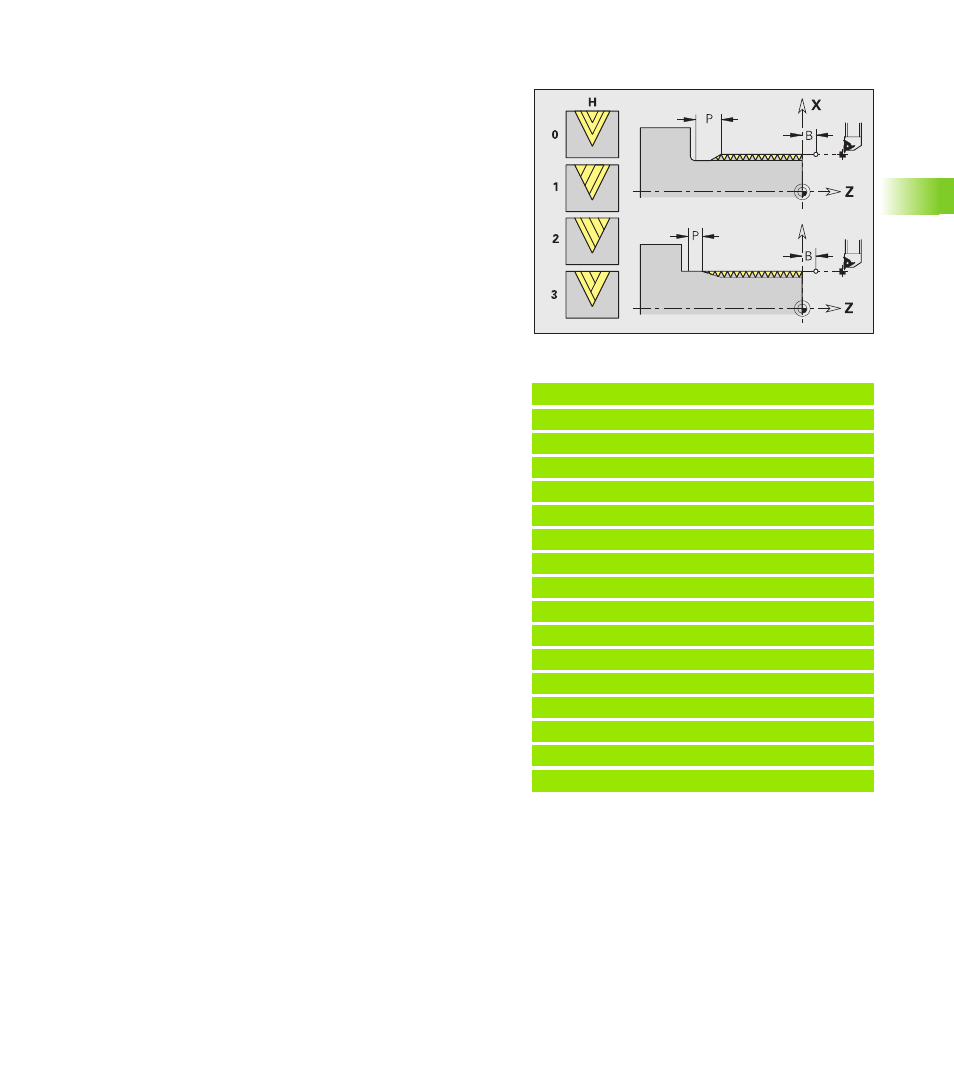

H Type de décalage pour lisser les flancs du filet (par défaut: 0)
„ H=0: Sans décalage
„ H=1: Décalage à partir de la gauche
„ H=2: Décalage à partir de la droite
„ H=3: Décalage alternativement droite/gauche
Q Nombre de passes à vide après la dernière coupe (pour
supprimer la pression de coupe au fond du filet) – (par
défaut: 0)
C Angle initial (le début du filet est situé de manière définie par
rapport aux éléments de contour avec rotation non
symétrique – (par défaut: 0)
