410
6.4 Cont
ours de la pièce br
ut
e

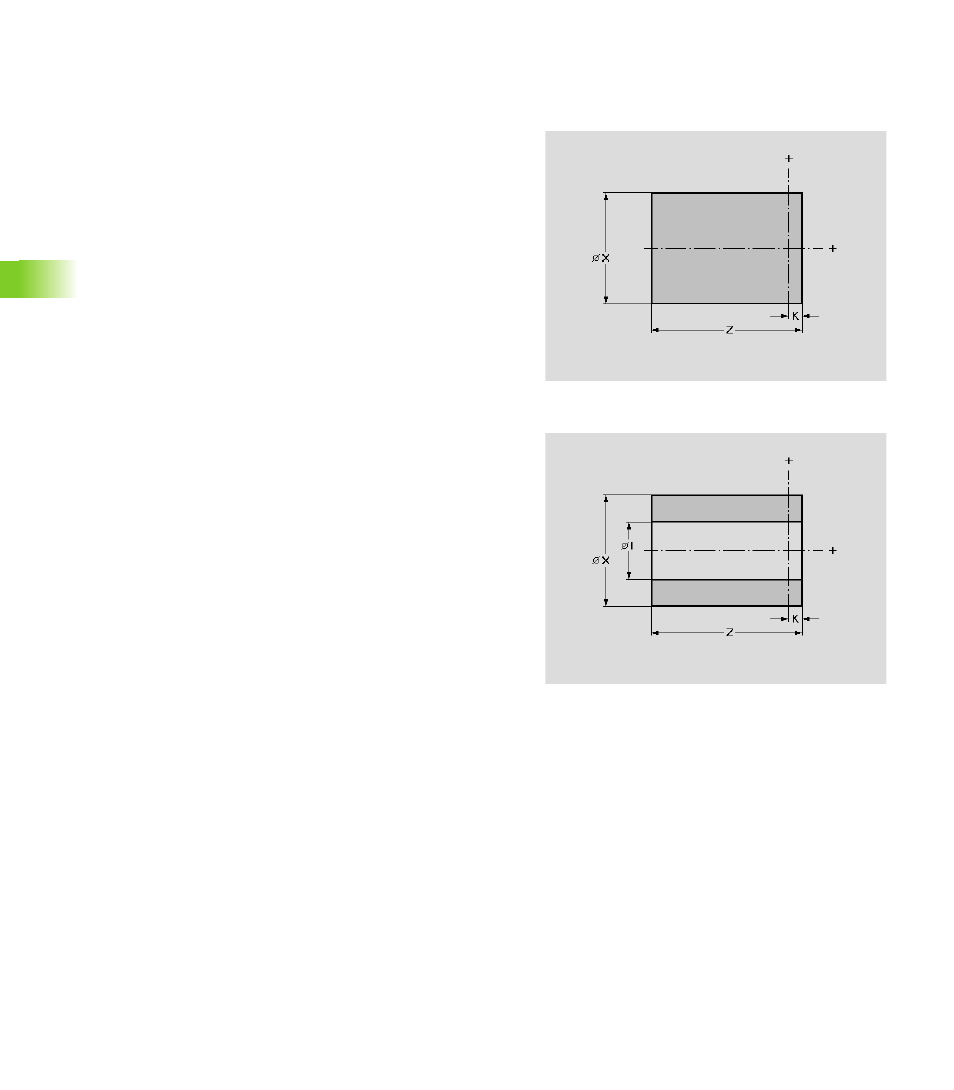

6.4 Contours de la pièce brute
Barre
La fonction définit le contour d'un cylindre (mandrin ou barre).
Tube
La fonction définit le contour d'un cylindre creux.
Paramètres
X „ Diamètre
„ Diamètre du cercle circonscrit pour des pièce brute multi-
faces
Z Longueur de la pièce brute, y compris surépaisseur
transversale
K Surépaisseur transversale
Paramètres
X „ Diamètre
„ Diamètre du cercle circonscrit avec pièce brute multi-faces
I Diamètre intérieur
Z Longueur de la pièce brute avec surépaisseur transversale
K Surépaisseur transversale
