6.12 Af
fe
ctation des at
tr
ibuts
Attribut d'usinage „Filet“
L'attribut d'usinage définit les détails d'une opération de filetage.
Affecter l'attribut d'usinage „Filet“:
U
Sélectionner „Attributs > Attribut d'usinage > Filet“ dans le menu
Pièce finie
U
Sélectionner le filet. TURN PLUS ouvre la boîte de dialogue
„Filetage“.
U
Définir les paramètres du filet
Paramètres
B
Longueur d'approche
Pas d'introduction: La CNC PILOT calcule la longueur à partir
des gorges ou des dégagements voisins.
Pas d'introduction, pas de dégagement/gorge: la CNC PILOT
utilise la „longueur d'approche du filet" du paramètre
d'usinage 7.
P
Longueur de dépassement
Pas d'introduction: La CNC PILOT calcule la longueur à partir
des gorges ou des dégagements voisins.
Pas d'introduction, pas de dégagement/gorge: la CNC PILOT
utilise la „longueur de sortie du filet" du paramètre d'usinage
7.
C
Angle initial si le début du filet est situé de manière définie par
rapport aux éléments de contour en rotation non symétrique
I
Plongée max.
V
Type de plongée
V=0 (section constante): Section de copeau constante pour
toutes les passes.
V=1: Passe constante
V=2 (répartition de passe restante): Si la division Profondeur
de filet/Passe donne un reste, ce „reste" est valable pour la
première passe. La „dernière coupe“ est répartie en 1/2, 1/
4, 1/8 et 1/8 de coupe.
V=3: (méthode EPL): La passe est calculée à partir du pas de
vis et de la vitesse de rotation.

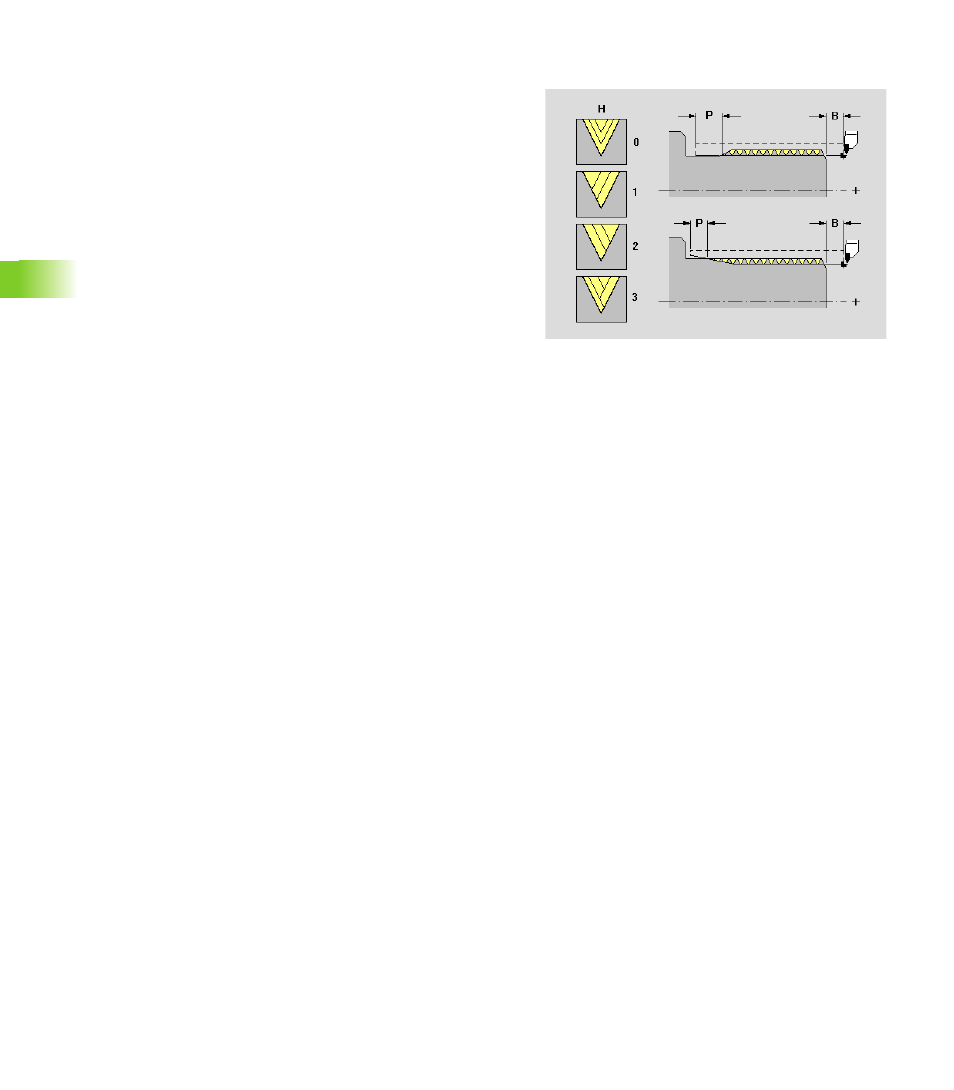

H
Type de décalage des différentes passes pour lisser les flancs
du filet
H=0: Sans décalage
H=1: Décalage à partir de la gauche
H=2: Décalage à partir de la droite
H=3: Décalage alternativement droite/gauche
Q
Nombre de passes à vide après la dernière coupe (pour
supprimer la pression de coupe au fond du filet)
