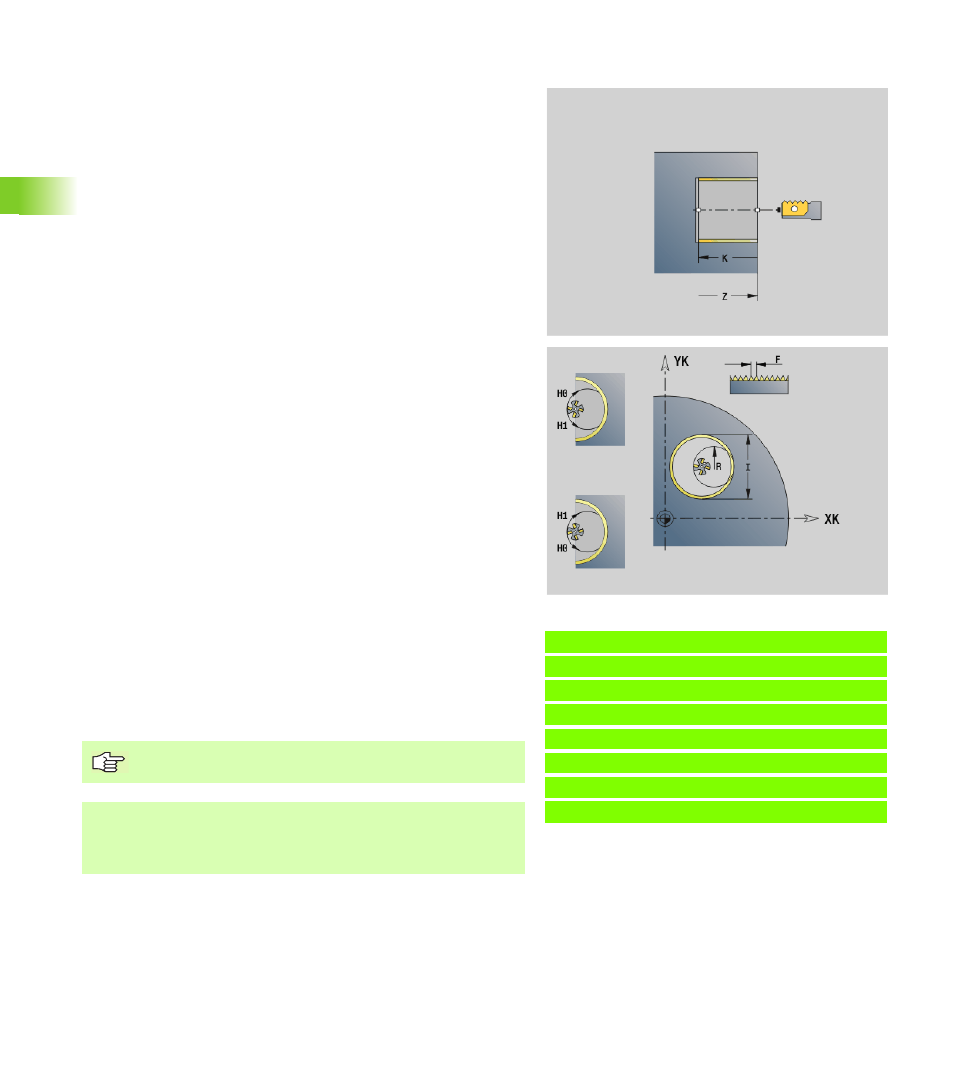

Fraisage de filet axial G799
A partir le la version de logiciel 625 952-05: G799 fraise un filet dans
un trou existant.
Le cycle positionne l'outil à l'intérieur du trou, au „point final du filet“.
Ensuite l'outil se déplace avec le „Rayon d'approche R“ et usine le
filetage. L'outil se déplace pour chaque tour d'une valeur d'un pas „F“.
Pour terminer, le cycle dégage l'outil et celui-ci retourne au point de
départ. Dans le paramètre V, vous programmez si le filetage peut être
fraisé en un tour avec une fraise multidents ou en plusieurs tours avec
une fraise monodent.
Exemple: G799
%799.nc
[G799]
N1 T9 G195 F0.2 G197 S800
N2 G0 X100 Z2
N3 M14
N4 G799 XK100 C45 Z0 I12 K-20 F2 J0 H0 V0
N5 M15
FIN
Paramètres
X Point initial (polaire)
C Point initial (polaire)
XK Point initial (cartésien)
YK Point initial (cartésien)
Z Bord supérieur de fraisage
I Diamètre de filetage
K Profondeur de filetage
R Rayon d'approche
F Pas du filet
J Sens du filet (par défaut: 0)
„ 0 : filet à droite
„ 1 : filet à gauche
H Mode de fraisage (par défaut: 0)
„ 0 : en opposition
„ 1: En avalant
V Un tour/multitours
„ 0: le filetage est usiné avec une rotation de 360°
„ 1: le filetage est usiné en plusieurs rotations (outil
monodent)
Pour le cycle G799, utilisez des fraises à fileter.
Attention, risque de collision
La profondeur de perçage doit être plus profonde de F/2
que la profondeur de filetage
