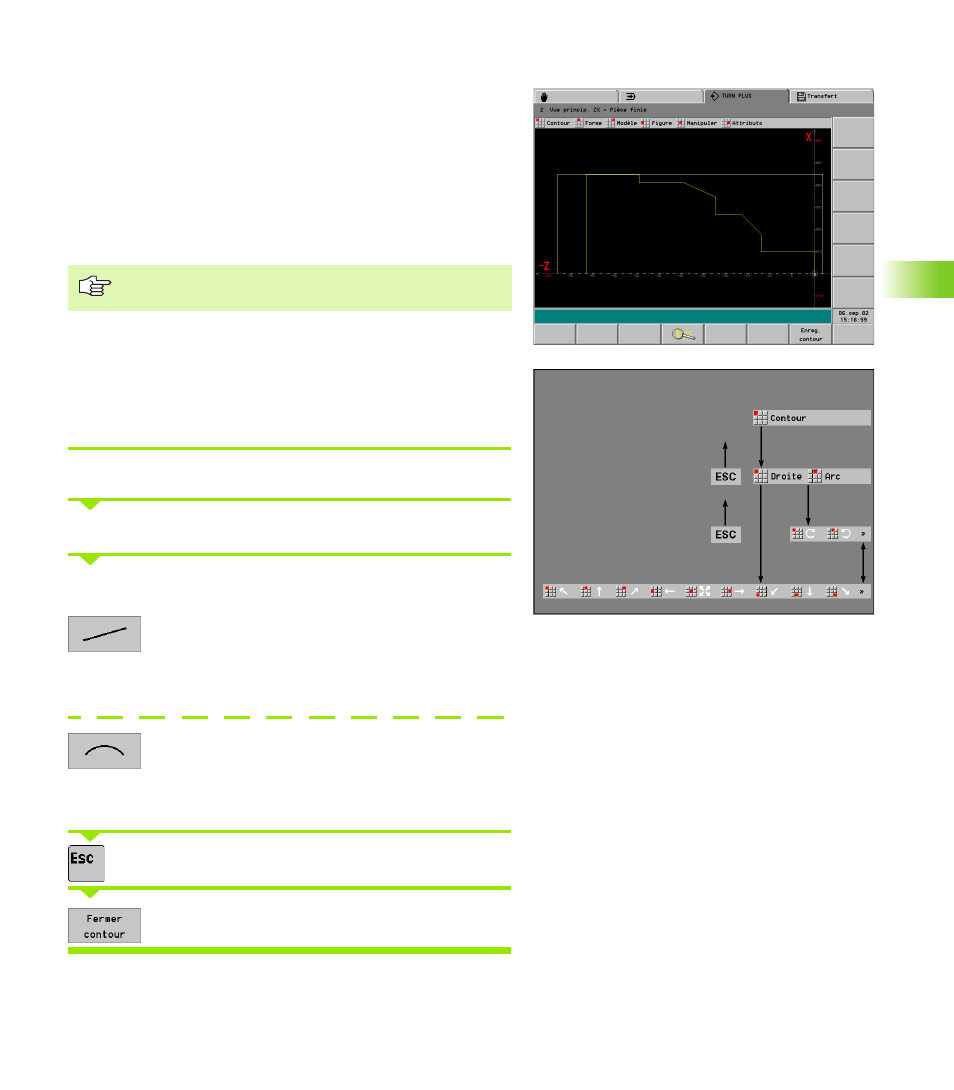

![background image](/files/815826/content/doc405.png)
CNC PILOT 4290 HEIDENHAIN
405
6.3 Définition de la pièce
Introduction du contour de la pièce finie
Le contour de la pièce finie comporte:
le contour de tournage constitué
du contour de base
d'éléments de forme (chanfreins, arrondis, dégagements, gorges,
filets, trous au centre)
Contours avec l'axe C
Contours avec l'axe Y
Le contour de tournage doit être fermé.
Autres informations:
voir “Remarques sur la définition du contour” à la page 412
voir “Fonctions auxiliaires” à la page 455
voir “Affectation des attributs” à la page 478
Introduction du contour de base
Sélectionner „Pièce > Pièce finie > Contour“
Définir le „point initial du contour“
Introduire le contour de base élément par élément (voir figure
„Structure des menus“):
Pour les éléments linéaires:
Appeler le menu Droite
Sélectionner le sens avec le symbole du menu
Définir la droite
Pour les arcs de cercle:
Appel du menu arc de cercle
Sélectionner le sens avec symbole du menu
Définir l'arc de cercle
Appuyer sur ESC: Retour au menu précédent
Si nécessaire: Fermer le contour
Définissez tout d'abord le contour de base et intégrez
ensuite les éléments de forme.
