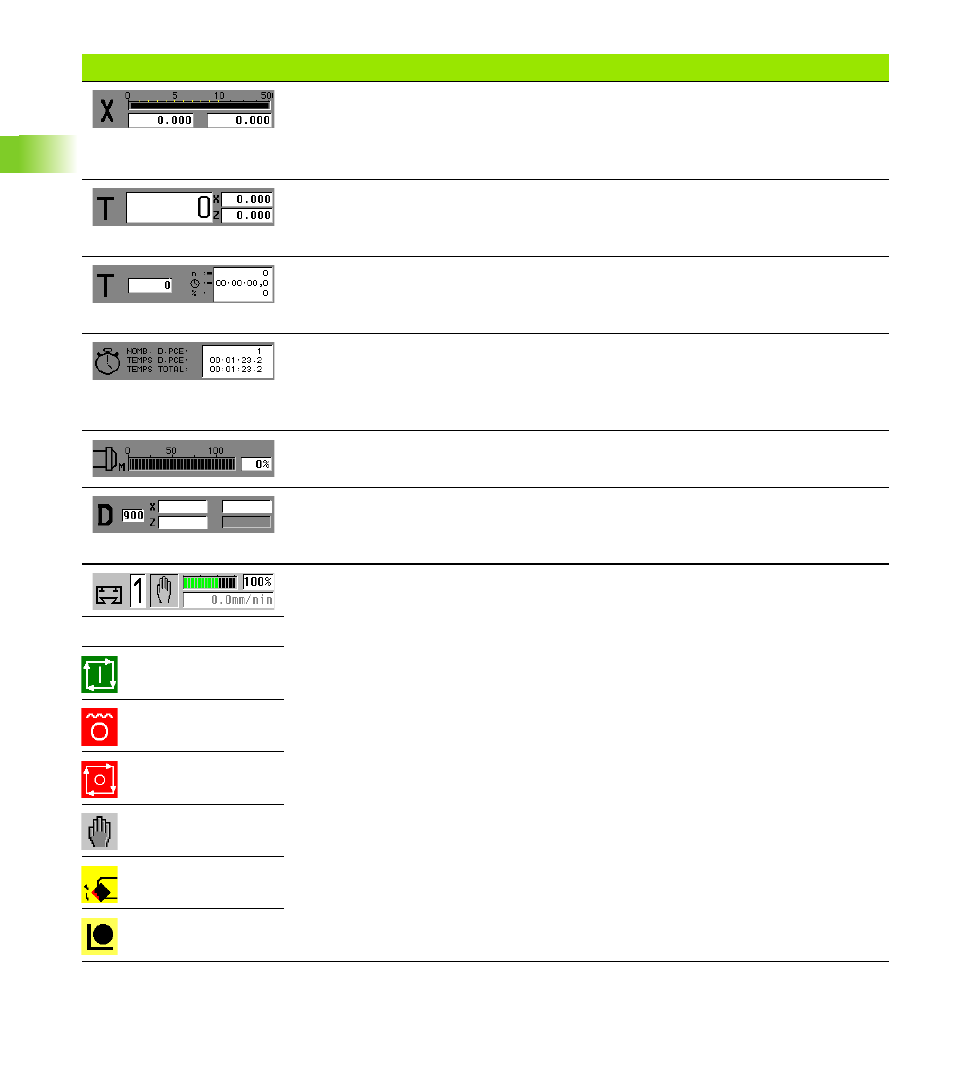

Affichage Chemin restant (chemin courant restant à parcourir)
„ Graphique en barres: Chemin restant en „mm“
„ Champ en bas, à gauche: Position effective
„ Champ en bas, à droite: Chemin restant
Affichage T sans contrôle de la durée de vie
„ Numéro T de l'outil actif
„ Valeurs de correction d'outil
Affichage T avec contrôle de la durée de vie
„ Numéro T de l'outil actif
„ Données relatives à la durée de vie de l'outil
Informations de quantité/de durée d'usinage
„ Nombre de pièces usinées pour ce lot
„ Durée d'usinage pour la pièce actuelle
„ Durée totale d'usinage pour ce lot
Affichage de la charge d'utilisation
„ Charge des moteurs de broche/entraînements d'axes par rapport au couple nominal
Affichage D (corrections additives)
„ Numéro de la correction active
„ Valeurs de correction
Affichage des chariots
„ Symbole blanc: Pas de „validation“
„ Chiffre: Chariot sélectionné
„ Arrière-plan en blanc: „conversion et image miroir“ inactives (G30)
„ Arrière-plan en couleur: „Conversion et image miroir“ actives (G30)
„ Etat du cycle
„ Graphique en barres: Réajustement de l'avance „en %“
„ Champ supérieur: Réajustement de l'avance
„ Champ inférieur:
„ Avance actuelle
„ avec chariot à l'arrêt: Avance nominale (caractères gris)
„ Numéro de chariot sur fond bleu: Usinage sur la face arrière actif
Etat du cycle:
Marche cycle
Arrêt de l'avance
Arrêt cycle
Mode Manuel
Cycle d'inspection
Mode Ajustage de la
machine
Eléments d'affichage
