Surface de l'enveloppe: Polygone

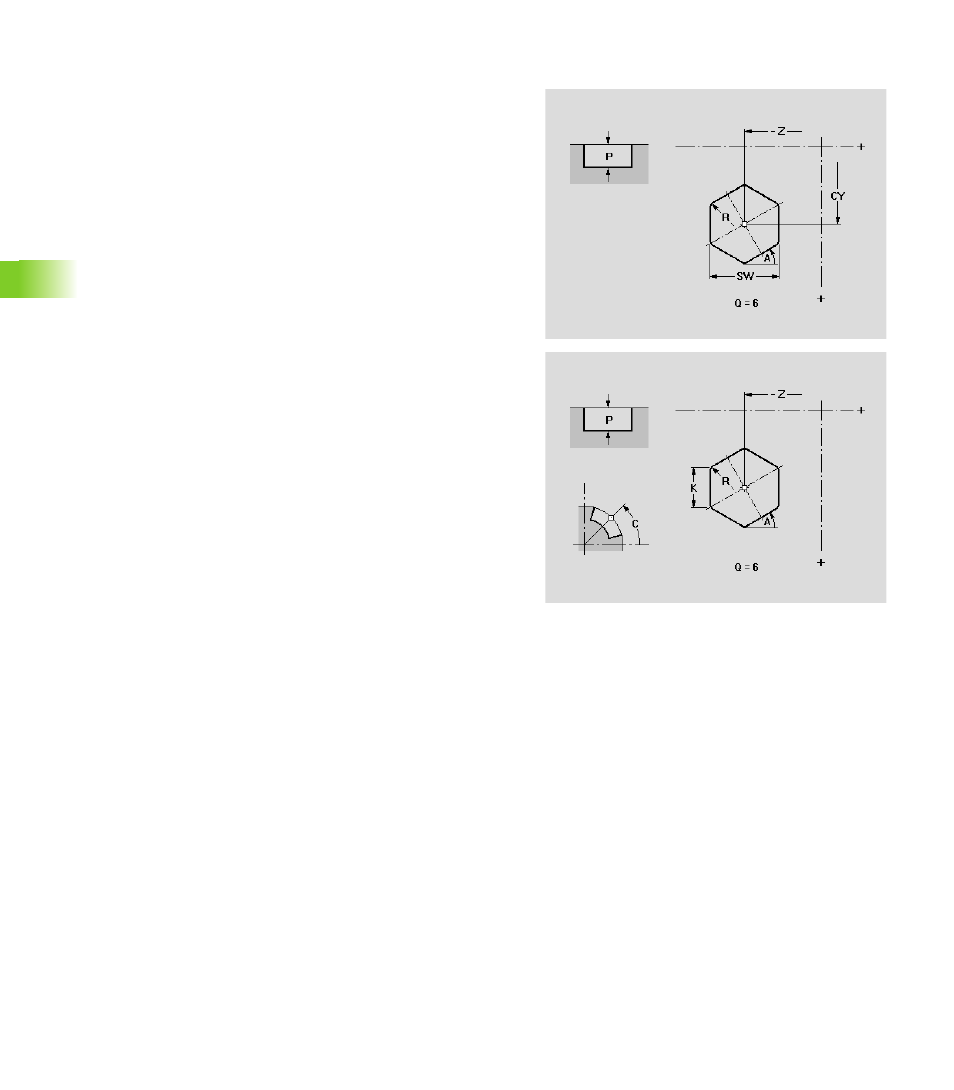

La fonction définit un polygone sur la surface de l'enveloppe.
Paramètres
Z
Centre de la figure
CY
Centre de la figure – Angle comme „cote dimensionnelle"
C
Centre de la figure – Angle
A
Angle avec un côté du polygone (référence: Axe Z)
Q
Nombre de sommets (Q>3)
K
Longueur du côté
SW
Cote sur plats (diamètre cercle inscrit)
R
Chanfrein/arrondi
Largeur du chanfrein
Rayon de l'arrondi
P
Profondeur de la figure
