430
6.8 Cont
ours a
v
e
c l'ax
e C
Cotation des contours avec l'axe C
Par softkey, définissez quelle cotation doit être appliquée à l'élément
de contour, à la figure ou au modèle (voir “Remarques sur la définition
du contour” à la page 412).
Pour les contours sur la surface de l'enveloppe, indiquez l'angle ou
bien la „cote dimensionnelle“. La cote dimensionnelle se réfère au
développé de l'enveloppe en tenant compte du „diamètre de
référence“.

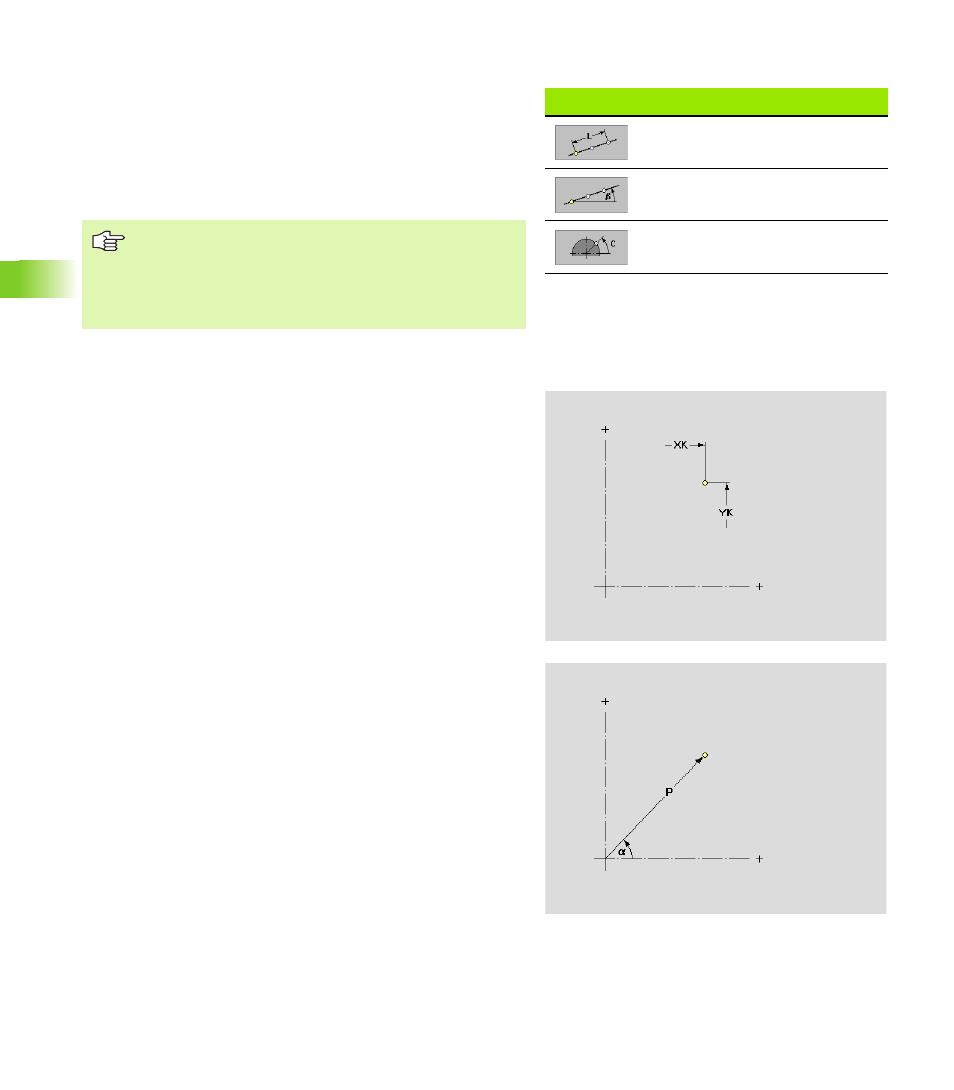

Face frontale ou face arrière: Point initial
Cette fonction définit le point initial d'un „contour libre“ sur la face
frontale/arrière.
Softkeys „Type de cotation“
Modèle linéaire: Indiquer la longueur
Modèle linéaire: Indiquer l'angle
Surface de l'enveloppe: Angle au lieu
de la cote dimensionnelle Cotation polaire pour les contours de la surface de
l'enveloppe (paramètres „P“):
„ „P“ se réfère au développé de l'enveloppe.
„ Sélectionnez la solution désirée si deux solutions sont
proposées.
Paramètres
XK Point initial du contour en coordonnées cartésiennes
YK Point initial du contour en coordonnées cartésiennes
a Point initial du contour en coordonnées polaires (référence
angulaire: Axe XK positif)
P Point initial du contour en coordonnées polaires
