Configurer l'interface série ou l'„imprimante“
Configurer l'interface série
U Enregistrement en tant que „System-Manager“
U Sélectionner „Configurat(ion) > Série“ en mode de fonctionnement

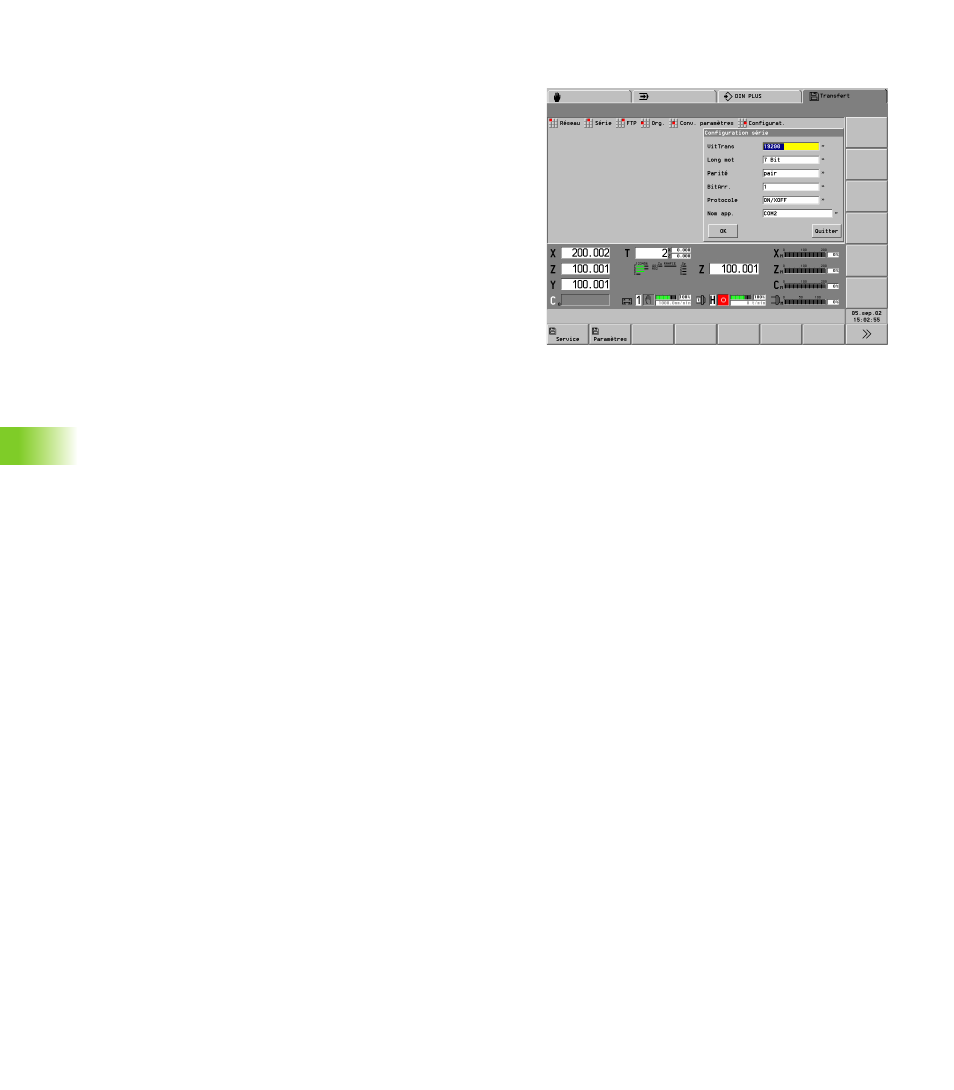

Transfert. La CNC PILOT ouvre la boîte de dialogue „Configuration
série“.
U Enregistrer les paramètres de l'interface série.
Configurez les paramètres d'interface en concordance avec le poste
distant.
„ VitTrans (vitesse en bauds en bits par seconde): La vitesse en
bauds est réglée en fonction des particularités locales (longueur de
câble, influences parasites, etc.). Une vitesse en bauds élevée induit
une vitesse de transfert des données élevée; elle est toutefois plus
sensible aux parasites qu'une vitesse réduite.
„ Long. mot: Sélectionnez 7 ou 8 bits par caractère pour la longueur
de mot.
„ Parité: Si vous sélectionnez une parité paire/impaire, la CNC PILOT
complète le bit de parité de manière à ce qu'un nombre pair/impair
„initialisé“ de bits par caractère soit toujours transmis. La parité
peut être vérifiée sur le poste distant. Si vous indiquez „aucun“, les
caractères sont transmis de la manière dont ils sont mémorisés. Le
bit de parité est émis en plus du nombre de bits configuré dans la
longueur de mot.
„ BitArr (bits de stop): Sélectionnez entre 1, 1 1/2 et 2 bits de stop.
„ Protocole
„ Hardware (compte rendu matériel): Le poste récepteur des
données informe le poste émetteur via les „signaux RTS/CTS“
qu'il n'a temporairement pas reçu de données. Le Hardware-
Handshake implique que les signaux RTS/CTS soient reliés au
câble de transfert des données.
„ XON/XOFF (compte-rendu logiciel): Le poste récepteur envoie
„XOFF“ s'il n'a temporairement pas reçu de données. Par
„XON“, il signale à l'émetteur qu'il est prêt à recevoir d'autres
données. Le Software-Handshake n'a pas besoin de „signaux
RTS/CTS“ dans le câble de transmission.
„ ON/XOFF (Software-Handshake): Le poste récepteur envoie
„XON“ au début du transfert des données pour signaler qu'il est
prêt à recevoir. Le poste récepteur envoie „XOFF“ s'il n'a
temporairement pas reçu de données. Avec „XON“, il signale
qu'il est prêt à recevoir d'autres données. Le Software-Handshake
n'a pas besoin de „signaux RTS/CTS“ dans le câble de
transmission.
„ Nom app(areil): COM1/2 désigne l'interface V.24/RS-232-C
