6.8 Cont
ours a
v
e
c l'ax
e C
Surface de l'enveloppe: Rainure linéaire

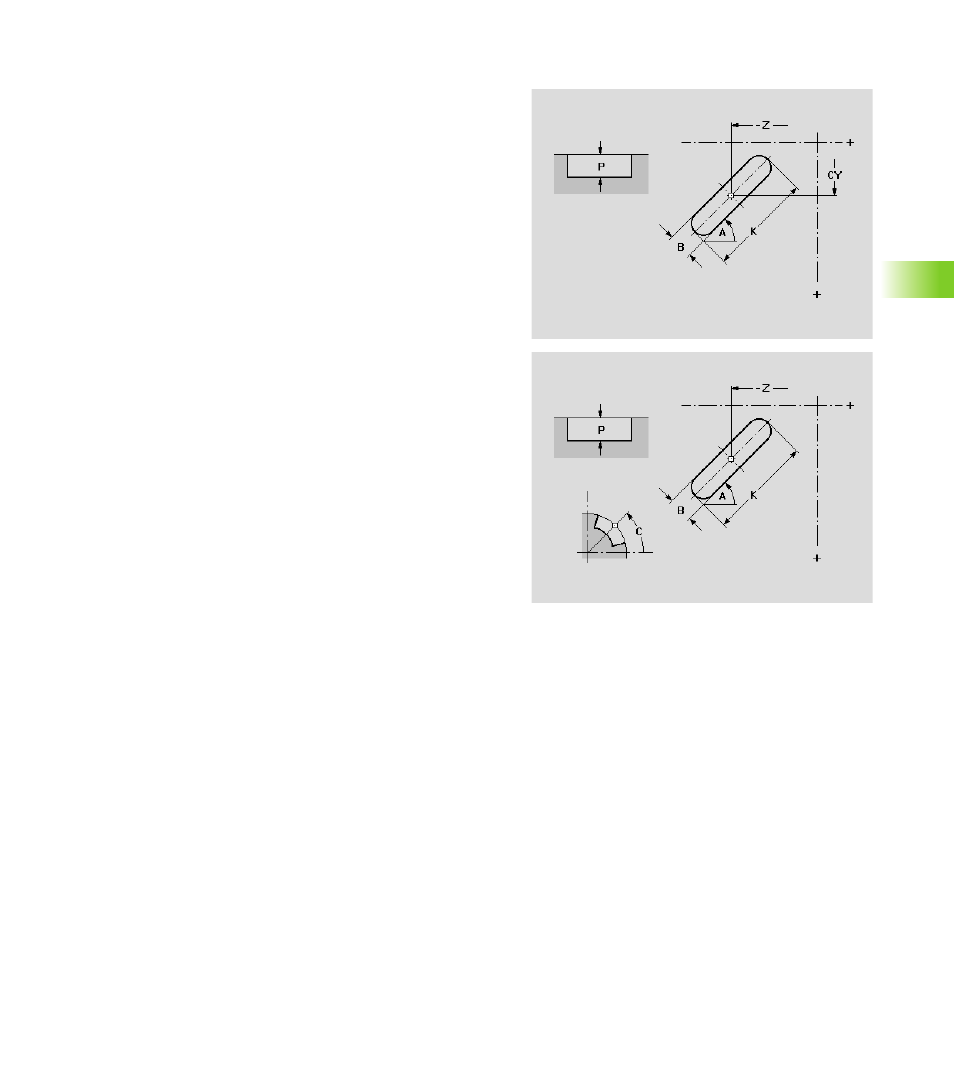

La fonction définit une rainure linéaire sur la surface de l'enveloppe.
Paramètres
Z
Centre de la figure
CY
Centre de la figure – Angle comme „cote dimensionnelle"
C
Centre de la figure – Angle
A
Angle axe longitudinal de la rainure (référence: Axe Z)
K
Longueur de la rainure
B
Largeur de la rainure
P
Profondeur de la figure
