4.21 Cycles simples de tournage
Fin du cycle G80
G80 termine un cycle d'usinage.

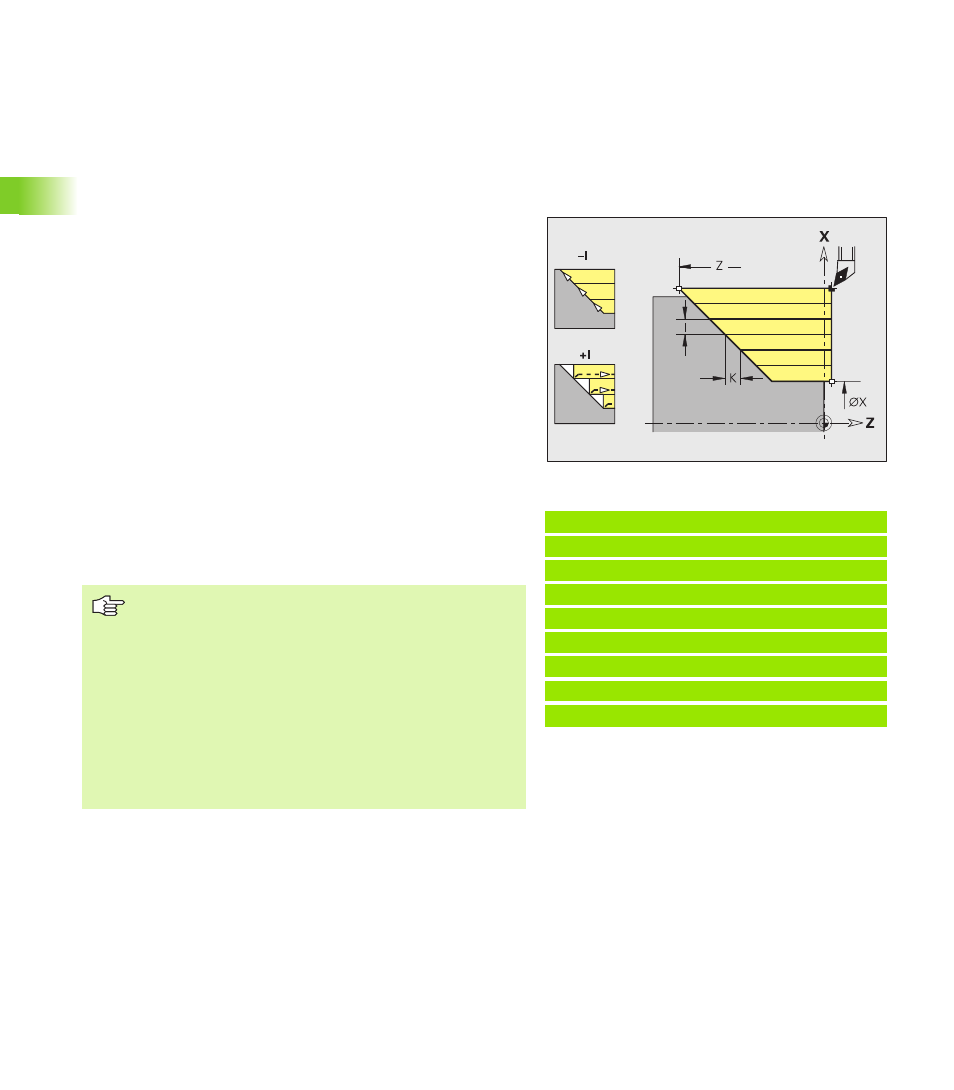

Tournage longitudinal simple G81
G81 ébauche la zone de contour définie par la position courante de
l'outil et par „X, Z“. Pour une pente, définissez l'angle avec I et K.
La CNC PILOT reconnaît s'il s'agit d'un usinage extérieur/intérieur en
fonction de la position du point-cible. La répartition des passes est
calculée de manière à éviter une „passe de finition“, et à ce que la
passe calculée soit <= „I“.
Exemple: G81
. . .
N1 T3 G95 F0.25 G96 S200 M3
N2 G0 X120 Z2
N3 G81 X100 Z-70 I4 K4 Q0
N4 G0 X100 Z2
N5 G81 X80 Z-60 I-4 K2 Q1
N6 G0 X80 Z2
N7 G81 X50 Z-45 I4 Q1
. . .
Paramètres
X Point-cible du contour (cote de diamètre)
Z Point-cible du contour
I Plongée max. dans le sens X
„ I<0: Avec retrait du contour
„ I>0: Sans retrait du contour
K Décalage dans le sens de Z (par défaut: 0)
Q Plongée Fonction G (par défaut 0)
„ 0: Plongée avec G0 (rapide)
„ 1: Plongée avec G1 (avance d'usinage)
„ Programmation X, Z: en absolu, en incrémental ou
modal
„ La correction du rayon de plaquette ne sera pas
appliquée.
„ Distance de sécurité après chaque passe: 1mm.
„ Une surépaisseur G57
„ est appliquée en tenant compte du signe (les
surépaisseurs sont donc impossibles pour les
usinages intérieurs)
„ reste active après la fin du cycle
„ Une surépaisseur G58 n'est pas appliquée.
