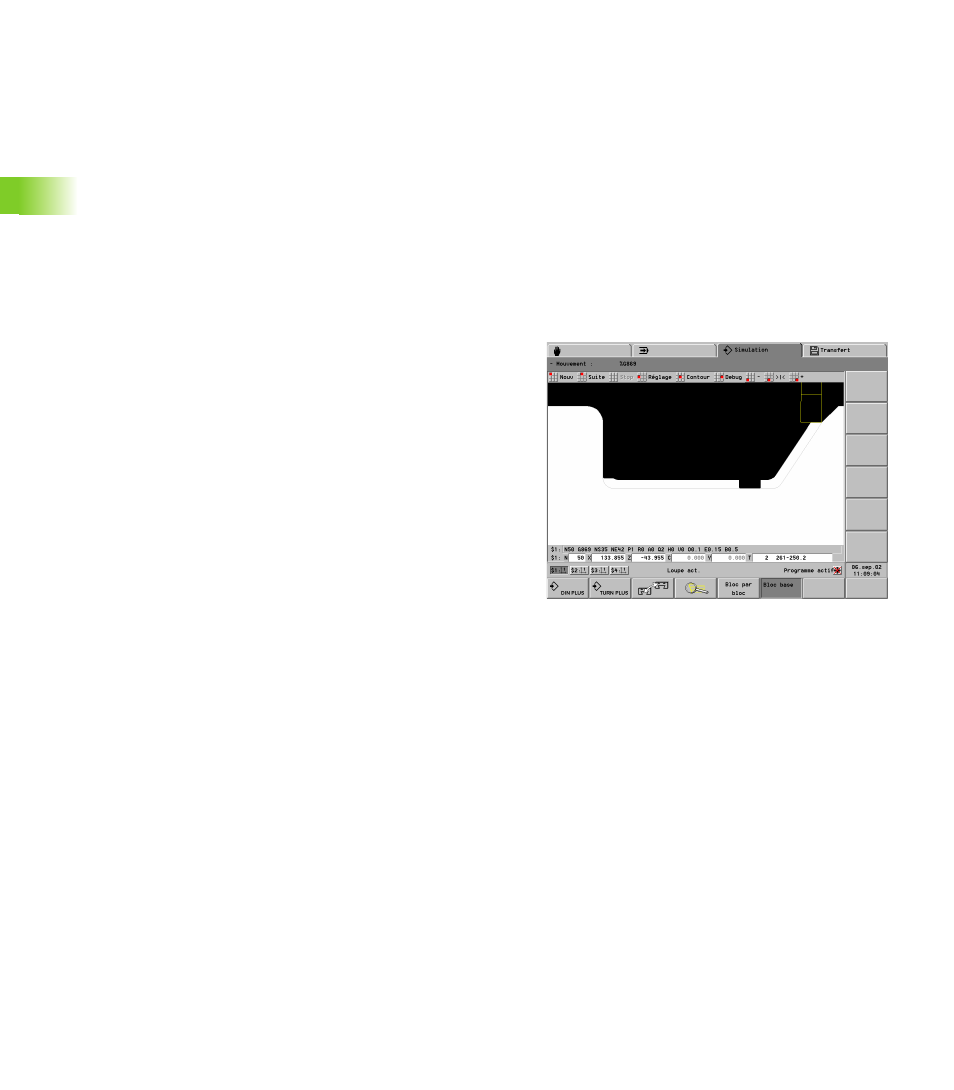

Remarques sur l'usinage:
„ Transition tournage et usinage en plongée: Avant de passer du
tournage à l'usinage en plongée, la CNC PILOT rétracte l'outil de 0,1
mm. Le résultat est qu'une plaquette ayant subi un „basculement“
revient à sa position initiale. Ceci est réalisé indépendamment de la
„largeur du décalage B“.
„ Arrondis et chanfreins intérieurs: Avant l'usinage de l'arrondi, des
dégagements sont exécutés en fonction de la largeur d'outil et des
rayons d'arrondi. Ces dégagements permettent d'éviter une
„transition fluide“ entre la plongée et le tournage. Des dommages
à l'outil sont ainsi évités.
„ Arêtes: Les arêtes isolées font l'objet d'un usinage en plongée. On
évite ainsi les „anneaux résiduels“.
Déroulement du cycle (pour Q=0 ou 1)
1 Calcule les zones d'usinage et la répartition des passes.
2 Plonge à partir du point initial pour la première passe en tenant
compte de la distance de sécurité.
„ Gorge radiale: d'abord sens Z, puis X
„ Gorge axiale: d'abord sens X, puis Z
3 Plonge (usinage de la gorge).
4 Usine perpendiculairement au sens de la plongée (tournage).
5 Répète 3...4 jusqu'à ce que la zone soit usinée.
6 Répète éventuellement 2...5 jusqu'à ce que toutes les zones
soient usinées.
7 Si Q=0: Réalise la finition du contour
