428
6.7 Eléments de super
position

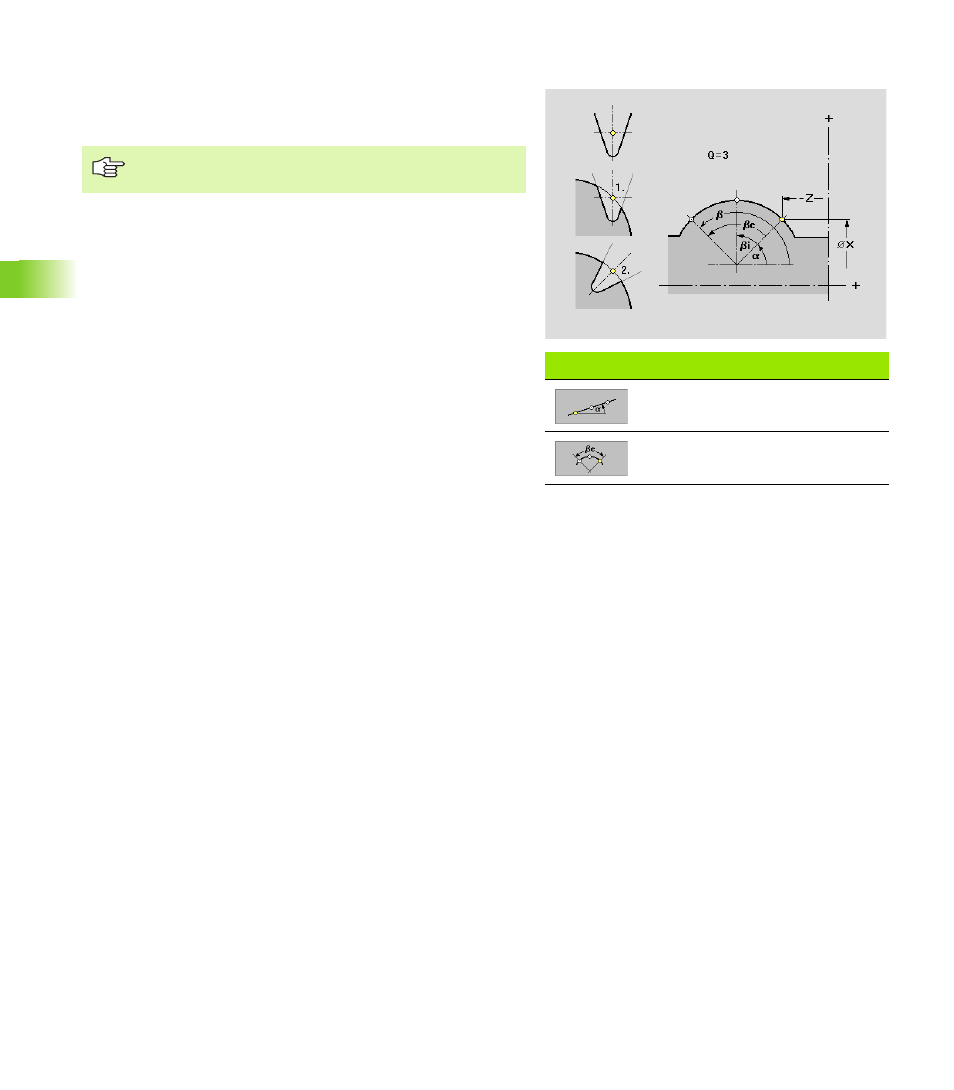

Superposition circulaire
Le sens de rotation suivant lequel se succèdent les contours
superposés correspond au sens de rotation de l'élément d'appui du
contour.
Softkeys „Superposition circulaire“
Angle de la première position de
superposition
Angle de la dernière position de
superposition
Le „point de référence“ du contour de superposition est
positionné au „point de superposition“.
Paramètres
X Point initial, position du premier élément de superposition
Z Point initial, position du premier élément de superposition
a Point initial comme angle (référence: une ligne parallèle à
l'axe Z passant par le centre de l'arc sélectionné)
Position (voir figure d'aide)
„ 1: Position d'origine: Insère le contour superposé
„d'origine“ dans le contour d'appui.
„ 2: Position normale: Fait pivoter le contour de superposition
en fonction de l'angle d'inclinaison de l'élément d'appui du
contour et l'insère ensuite dans le contour d'appui.
Q Nombre d'éléments de superposition
b Point final, position du dernier élément de superposition
(référence: une ligne parallèle à l'axe Z passant par le centre
de l'arc sélectionné)
be Angle entre le premier et le dernier élément de superposition
bi Angle entre les éléments de superposition
