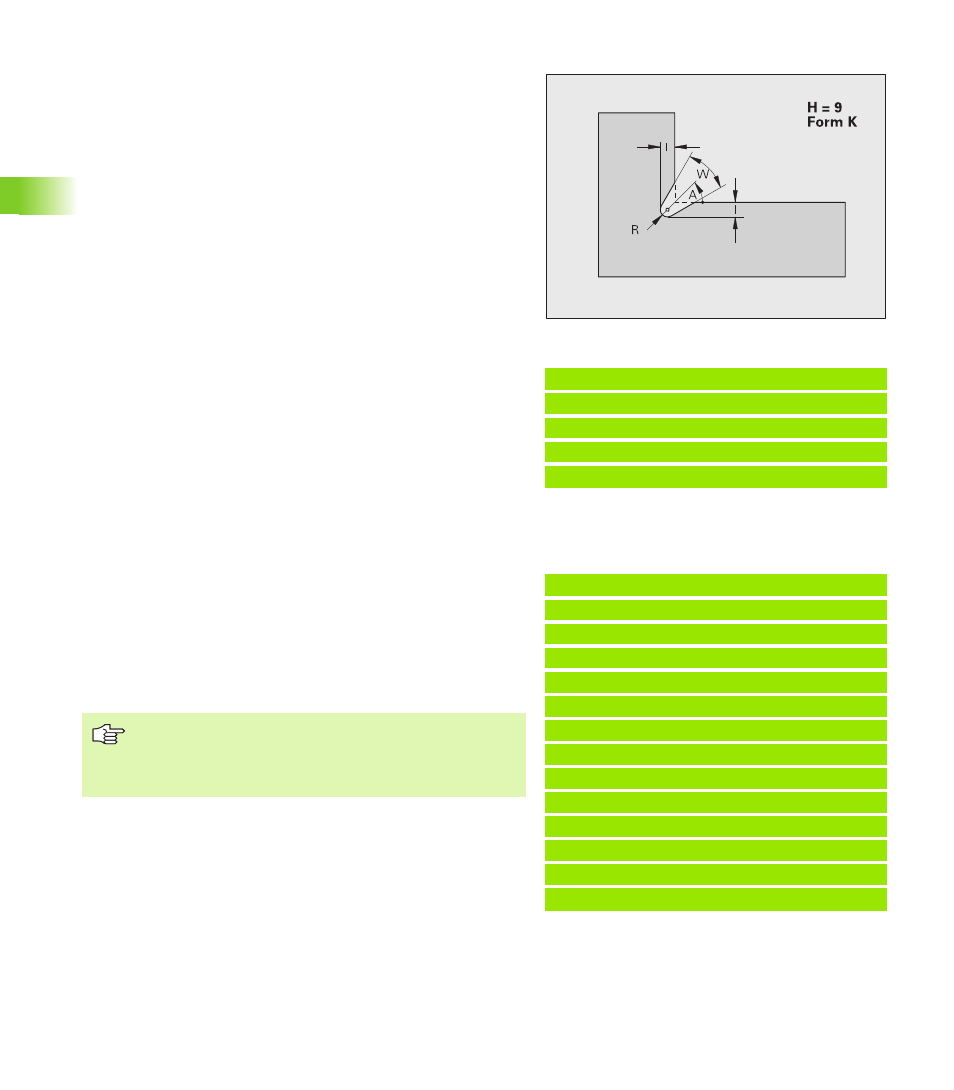

Dégagement de forme K (H=9)
Filetage (standard) G34–Géo
G34 définit un filetage simple ou chaîné, extérieur ou intérieur (filet à
pas fin ISO métrique DIN 13, série 1). La CNC PILOT calcule toutes les
valeurs nécessaires.
Vous chaînez les filetages en programmant successivement plusieurs
séquences G01/G34.
Exemple: Appel de G25-Géo Forme K
. . .
N.. G1 Z-15
[élément longitudinal]
N.. G25 H9 I1 R0.8 W40
[forme K]
N.. G1 X20
[élément transversal]
. . .
Paramètres
H
Dégagement de forme K: H=9
I
Profondeur du dégagement
R
Rayon du dégagement – pas d'introduction: L'élément
circulaire ne sera pas usiné
W
Angle du dégagement
A
Angle par rapport à l'axe longitudinal (par défaut: 45°)
Exemple: G34
. . .
PIECE FINIE
N1 G0 X0 Z0
N2 G1 X20 B-2
N3 G1 Z-30
N4 G34
[ISO métrique]
N5 G25 H7 I1.7 K7
N6 G1 X30 B-1.5
N7 G1 Z-40
N8 G34 F1.5 [filet à pas fin ISO métrique]
N9 G25 H7 I1.5 K4
N10 G1 X40
N11 G1 Z-60
. . .
Paramètres
F
Pas du filet (par défaut: Pas du filet à partir du tableau standard)
Avant G34 ou dans la séquence CN avec G34,
programmez un élément de contour linéaire en tant
qu'élément de référence.
Usinez le filet avec G31.
