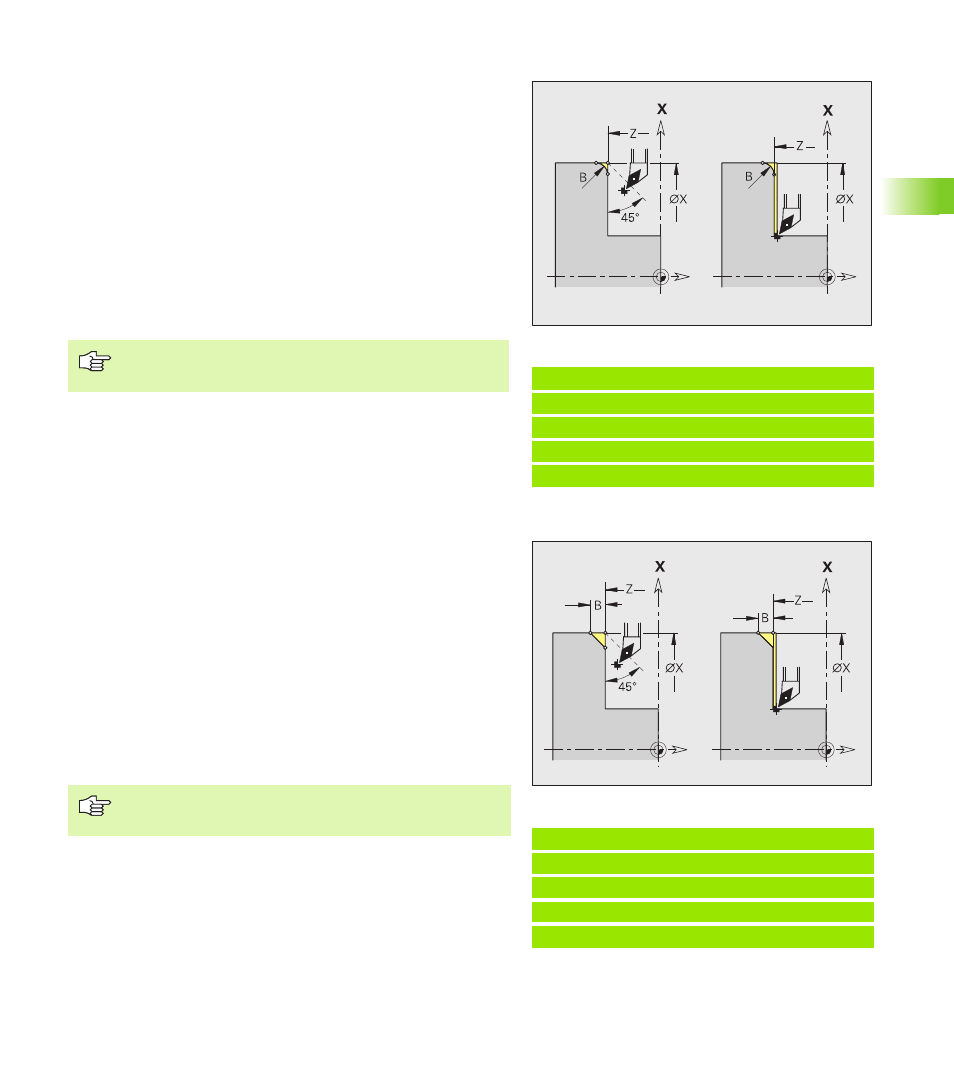

Cycle rayon G87
G87 créé des rayons de raccordement aux angles droits intérieurs et
extérieurs paraxiaux. Le sens dépend de la „position/du sens
d'usinage“ de l'outil.
L'élément longitudinal ou transversal précédent est usiné si l'outil est
situé avant l'exécution du cycle sur la coordonnée X ou Z du coin
(sommet d'angle).
Cycle chanfrein G88
G88 crée des chanfreins aux angles droits extérieurs paraxiaux. Le
sens dépend de la „position/du sens d'usinage“ de l'outil.
L'élément longitudinal ou transversal précédent est usiné si l'outil est
situé, avant l'exécution du cycle, sur la coordonnée X ou Z du coin
(sommet d'angle).
Exemple: G87
. . .
N1 T3 G95 F0.25 G96 S200 M3
N2 G0 X70 Z2
N3 G1 Z0
N4 G87 X84 Z0 B2 [rayon]
Paramètres
X Coin, sommet d'angle (cote de diamètre)
Z Coin (sommet d'angle)
B Rayon
E Avance réduite (par défaut: Avance active)
„ La correction du rayon de plaquette est appliquée.
„ Les surépaisseurs ne seront pas appliquées.
Exemple: G88
. . .
N1 T3 G95 F0.25 G96 S200 M3
N2 G0 X70 Z2
N3 G1 Z0
N4 G88 X84 Z0 B2 [chanfrein]
Paramètres
X Coin, sommet d'angle (cote de diamètre)
Z Coin (sommet d'angle)
B Largeur du chanfrein
E Avance réduite (par défaut: Avance active)
„ La correction du rayon de plaquette est appliquée.
„ Les surépaisseurs ne seront pas appliquées.
