CNC PILOT 4290 HEIDENHAIN 377
5.1 Mode simulation gr
aphique

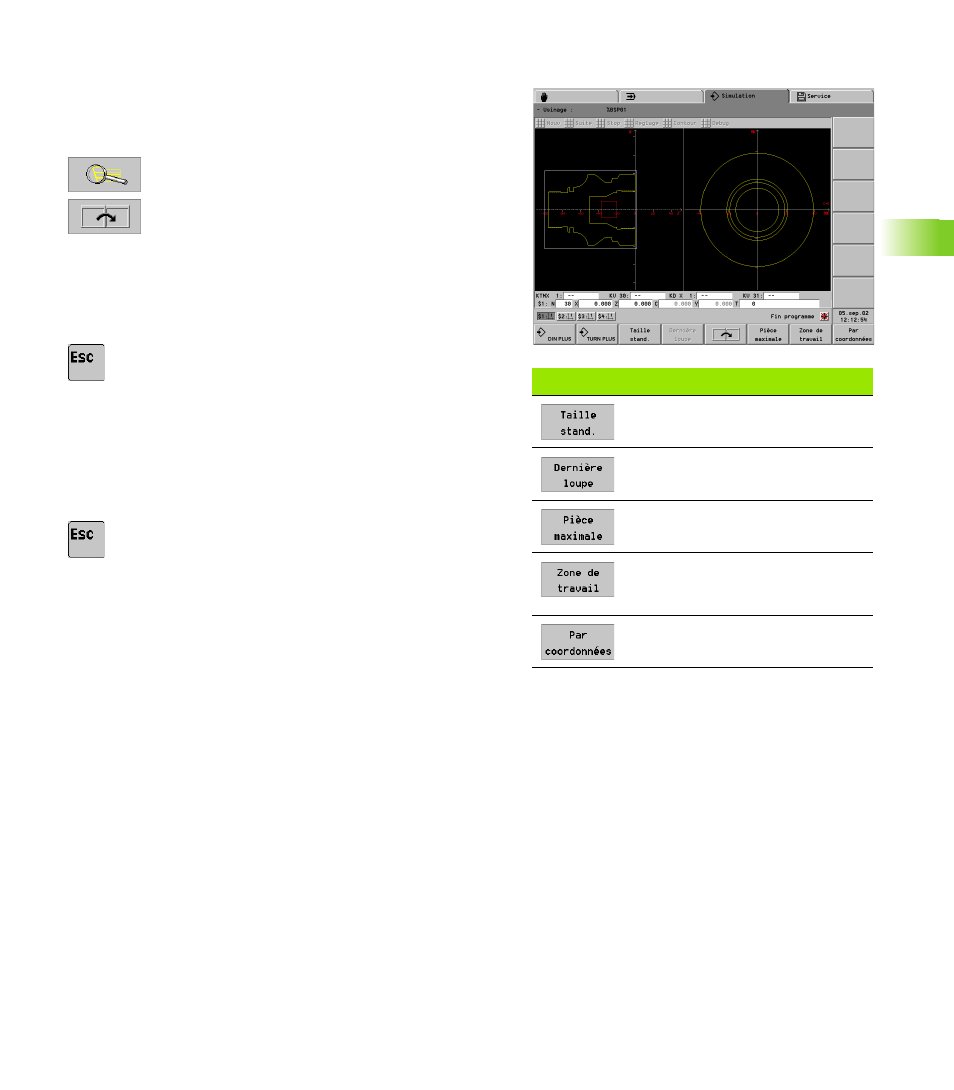

Adapter un détail de l'image (loupe)
La simulation étant à l'arrêt, vous agrandissez/réduisez le détail de
l'image avec la „loupe“.
Réglage de la loupe avec le clavier:
U Activer la „loupe“ Un „carré rouge“ marque le
nouveau détail de l'image.
Avec plusieurs fenêtres de simulation:
U Régler la fenêtre
U Régler le détail de l'image:
„ Agrandir: „Page suivante“
„ Réduire: „Page précédente“
„ Décaler: Touches de curseur
U Quitter la loupe. Le nouveau détail de l'image est
représenté
Réglage de la loupe avec le pavé tactile:
U Positionner le curseur sur un coin du détail de l'image
U La touche gauche de la souris étant enfoncée, tirer le
curseur vers le coin opposé du détail de l'image
U Touche droite de la souris: Retour à la taille standard
U Quitter la loupe. Le nouveau détail de l'image est
représenté.
Vous définissez les réglages standard par softkey (cf. tableau). Dans la
configuration „Par coordonnées“, définissez l'ampleur de la fenêtre
de simulation et la position du point zéro pièce. Le réglage porte sur le
chariot sélectionné.
Softkeys pour les configurations standard
Dernier réglage „pièce max.“ ou
„zone de travail“
Annule le dernier agrandissement
Représenter la pièce dans sa taille la
plus grande possible
Représenter la zone de travail, y
compris le point de changement de
l'outil
Configurer la fenêtre de simulation
