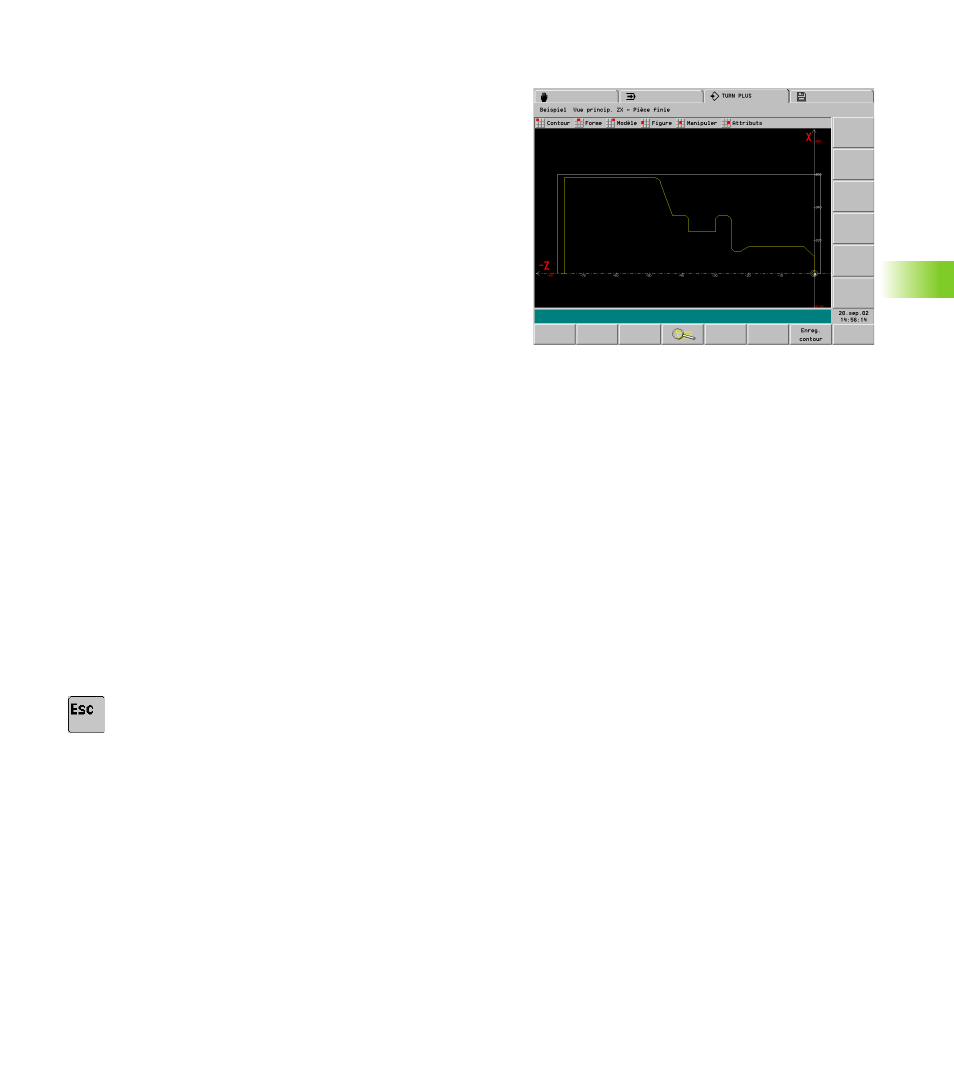

Définir les éléments de forme
Chanfrein „Coin pour goupille filetée“:
U Sélectionner „Forme > Chanfrein“
U Valider „Coin pour goupille filetée“
U Boîte de dialogue „Chanfrein“: Largeur du chanfrein = 3 mm
Arrondis:
U Sélectionner „Forme > Arrondi“
U Valider „Coin pour arrondi“
U Boîte de dialogue „Arrondi“: Rayon de l'arrondi = 2 mm
Dégagement:
U Sélectionner „Forme > Dégagement > Dégagement de forme G“
U Valider „Coin pour dégagement“
U Boîte de dialogue „Dégagement forme G“:
„ Longueur du dégagement = 5 mm
„ Profondeur du dégagement = 1,3 mm
„ Angle d'entrée = 30 °
Gorge:
U Sélectionner „Forme > Gorge > Gorge forme D“
U Valider l'„élément de base pour la gorge“
U Boîte de dialogue „Gorge forme D“:
„ Point de référence (Z) = –30 mm
„ Largeur de la gorge (Ki) = –8 mm
„ Diamètre de la gorge = 25 mm
„ Angles (B): Chanfreins; 1 mm
Filet:
U Sélectionner „Forme > Filet“
U Valider l'„élément de base pour le filet“
U Boîte de dialogue „Filet“: Sélectionner „Filet ISO métrique“
U Appuyer sur la touche ESC: Retour au menu principal
