440
6.8 Cont
ours a
v
e
c l'ax
e C

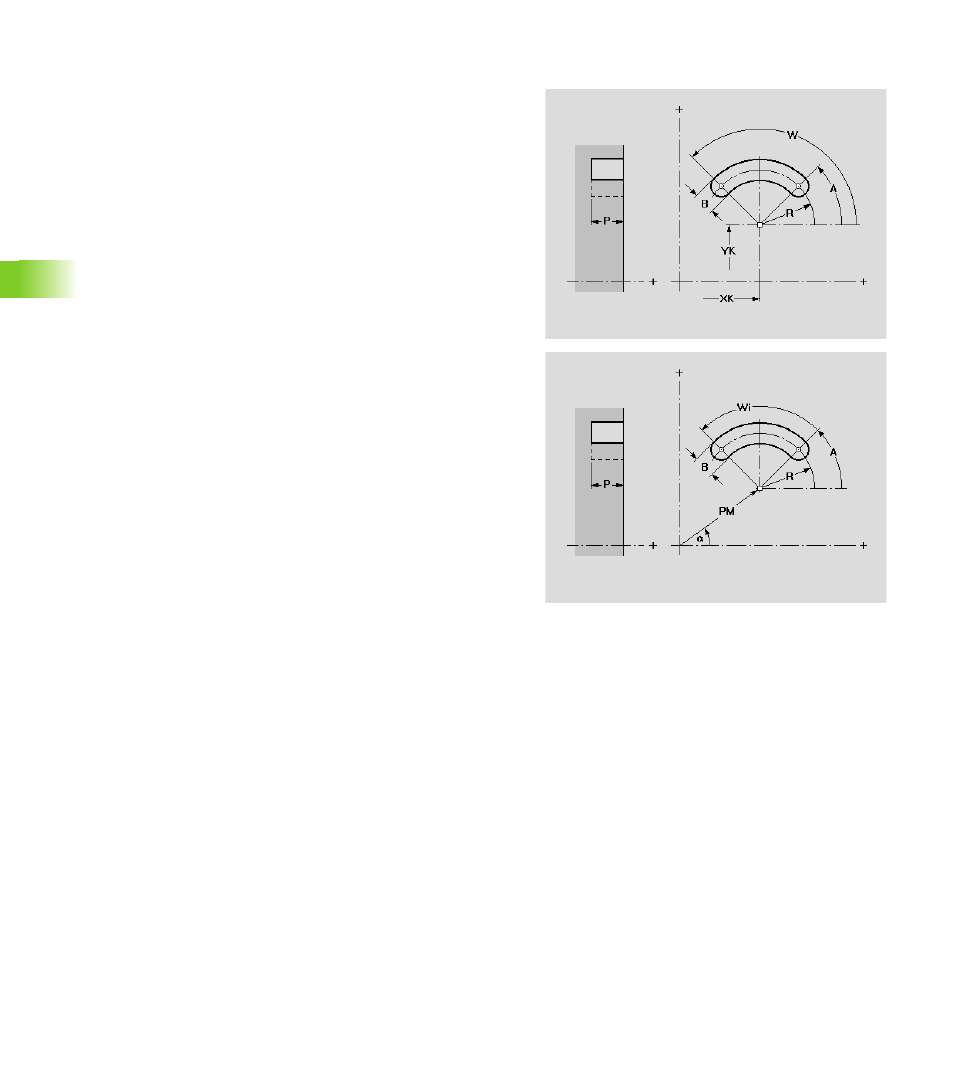

Face frontale ou face arrière: Rainure circulaire
La fonction définit une rainure circulaire sur la face frontale/arrière.
Paramètres
XK
Centre en coordonnées cartésiennes
YK
Centre en coordonnées cartésiennes
a
Centre en coordonnées polaires (référence angulaire:
Axe XK positif)
PM
Centre en coordonnées polaires
A
Angle initial (point initial) de la rainure (référence: axe XK)
W
Angle final (point final) de la rainure (référence: axe XK)
R
Rayon de courbure (référence: Trajectoire du centre de la
rainure)
B
Largeur de la rainure
P
Profondeur de la figure
