Fraisage de poche, finition G846

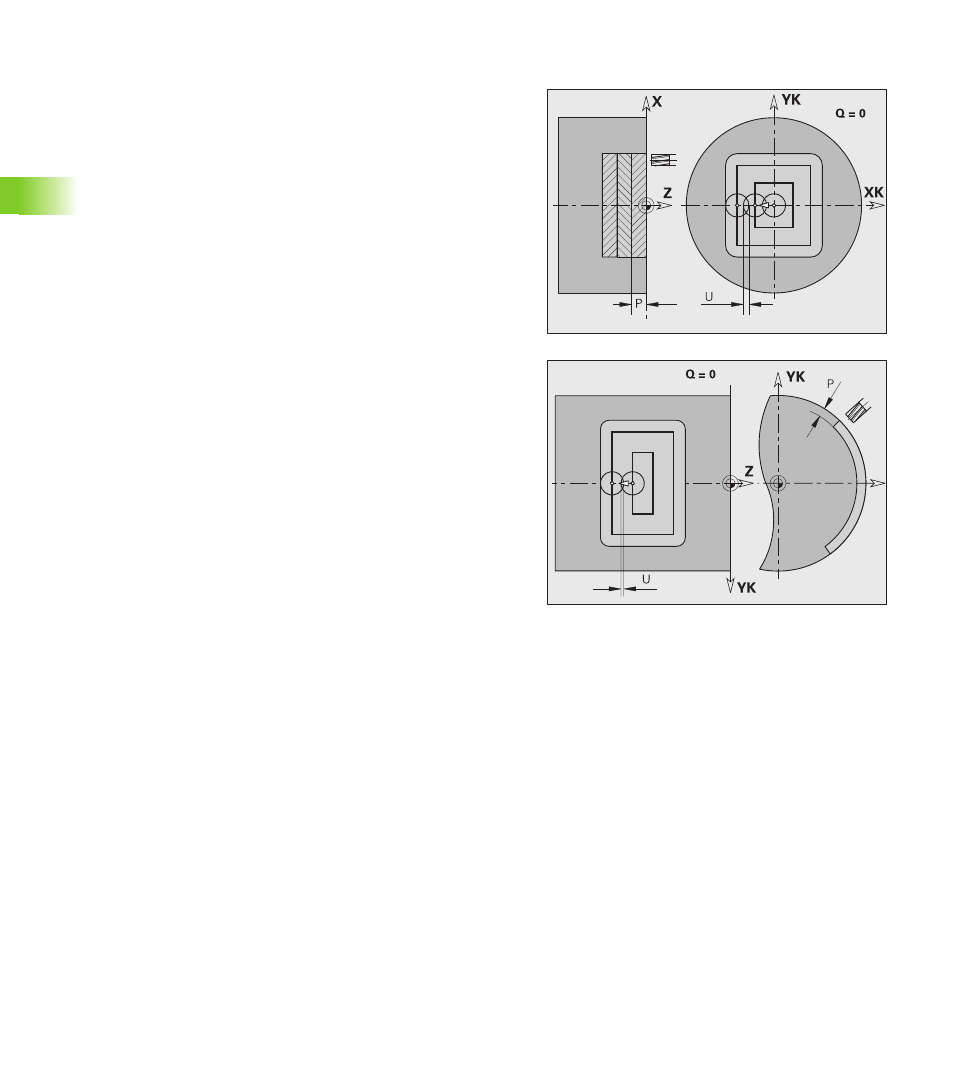

Vous agissez sur le sens de fraisage avec le „mode de fraisage H“,
le „sens d'usinage Q“, et le sens de rotation de la fraise (voir tableau
suivant).
Paramètres – Finition
NS Numéro de séquence – Référence à la définition du contour
P Profondeur de fraisage (max.) (passe dans le plan de fraisage)
R Rayon arc de cercle d'approche/de sortie (par défaut: 0)
„ R=0: L'élément de contour est abordé directement.
Plongée au point d'approche, au dessus du plan de fraisage,
puis plongée verticale en profondeur.
„ R>0: La fraise se déplace sur un arc de cercle d'approche/
de sortie qui se raccorde par tangentement à l'élément de
contour.
U Facteur de recouvrement (min.). Définit le recouvrement des
trajectoires de fraisage (par défaut: 0,5).
Recouvrement = U*diamètre de la fraise
H Mode de fraisage (par défaut: 0)
„ H=0: Usinage en opposition
„ H=1: Usinage en avalant
F Avance de plongée pour plongée en profondeur (par défaut:
Avance active)
E Avance réduite pour éléments circulaires (par défaut: avance
courante)
J Plan de retrait (par défaut: Retour à la position initiale)
„ Face frontale ou arrière: Position de retrait dans le sens Z
„ Surface de l'enveloppe: Position de retrait dans le sens X
(cote de diamètre)
Q Sens d'usinage (par défaut: 0)
„ Q=0: De l'intérieur vers l'extérieur
„ Q=1: De l'extérieur vers l'intérieur
O Comportement en plongée (par défaut: 0)
„ O=0 – Plongée verticale: Le cycle déplace l'outil au point
initial, plonge et exécute la finition de la poche.
„ Q=1 – Arc de cercle d'approche avec passe en profondeur:
Pour les plans de fraisage supérieurs, le cycle exécute la
prise de passe pour le plan, puis l'arc de cercle d'approche.
Pour le plan de fraisage le plus bas, la fraise plonge à la
profondeur de fraisage tout en exécutant l'arc d'approche
(arc d'approche tridimensionnel). Vous ne pouvez utiliser
cette stratégie de plongée qu'en combinaison avec un arc
de cercle „R“. Condition requise: L'usinage doit se dérouler
de l'extérieur vers l'intérieur (Q=1).
