6.8 Cont
ours a
v
e
c l'ax
e C
Perçage sur contour de la face frontale/arrière
Lamage sur contour de la face frontale/arrière
Taraudage sur contour de la face frontale/arrière

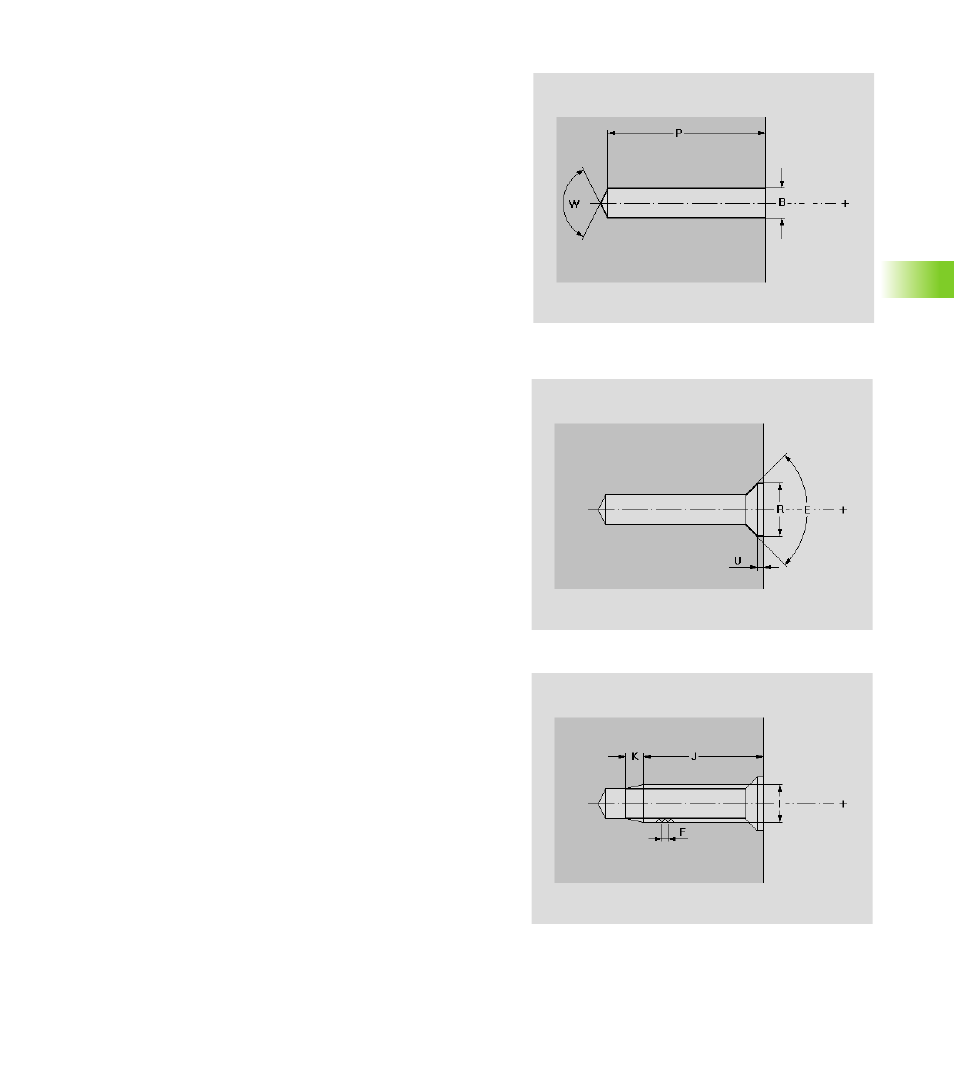

Paramètre pour le perçage
B Diamètre de perçage
P Profondeur de perçage (sans pointe de perçage)
W Angle de pointe
„ W=0°: Avec le cycle de perçage, la CAP génère une
„réduction d'avance (V=1)“
„ W>0°: Angle de pointe
Ajustement: H6...H13 ou „sans ajustement“ (voir “Perçage” à
la page 567)
Paramètres pour le lamage
R Diamètre de lamage
U Profondeur de lamage
E Angle de lamage
Paramètres de filetage
I Diamètre nominal
J Profondeur du filet
K Fin de taraudage (longueur d'entrée)
F Pas du filet
Type de filet:
„ Filet à droite
„ Filet à gauche
