104
3.7 Surv
eillance de c
h
ar
g
e
Usinage de référence
L'usinage de référence (enregistrement des valeurs nominales)
détermine le couple max. et le travail de chaque zone de surveillance.
Ces valeurs sont des valeurs de référence.
La CNC PILOT exécute un usinage de référence:
„ si vous ne disposez pas de „paramètres de surveillance“.
„ si vous sélectionnez „Oui“ dans la boîte de dialogue „Usinage de
référence“ (après la „sélection du programme“).

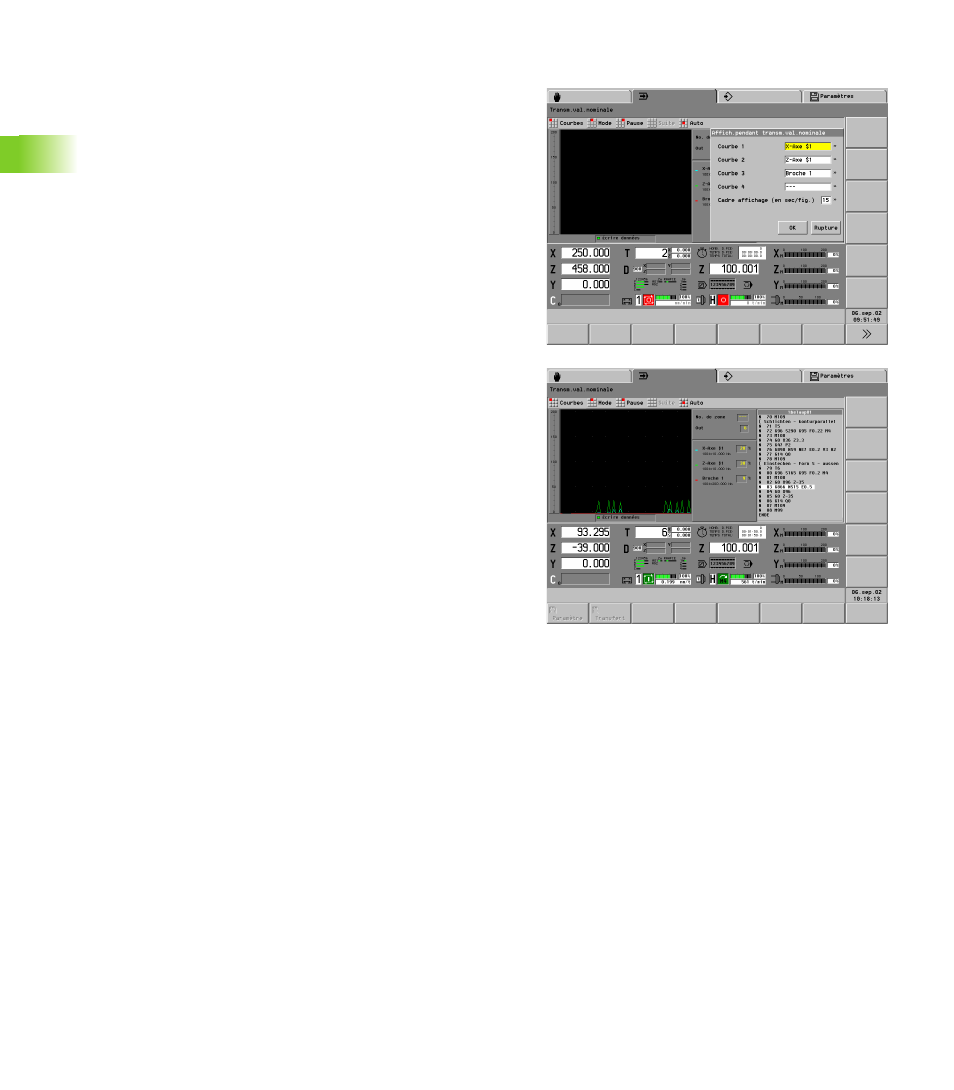

Activation de l'affichage:
U Sélectionner „Aff(ichage) > Surveillance charge - Affichage“ : La
CNC PILOT passe au sous-menu „Enregistrement valeurs
nominales“
Sous-menu „Enregistrement valeurs nominales“:
„ Sous-menu „Courbes“
„ Dans „Courbes 1..4“, vous affectez les entraînements aux
champs de saisie.
„ Avec „Grille d'affichage“, vous modifiez la précision de la
représentation. Une „petite grille“ accroît la précision (valeurs: 4,
9, 19, 39 secondes par image).
„ Groupe de menus „Mode“:
„ Graphique filaire: Affiche le couple de rotation sur l'axe de
temps.
„ Graphique en barres: Affiche le couple de rotation sous forme de
barres et représente les valeurs de pointe.
„ Enregistrer/ne pas enregistrer les valeurs de mesure:
L'enregistrement est une condition pour pouvoir réaliser par la
suite l'analyse de l'usinage de référence. L'affichage „Ecrire
données“ indique le réglage effectué.
„ Ecraser/ne pas écraser les valeurs limites: Configuration pour
écraser les valeurs limites lors d'un nouvel usinage de référence.
„ Pause: Stoppe l'affichage
„ Suite: Poursuit l'affichage
„ Auto: Retour au menu Automatique
Informations supplémentaires pendant l'enregistrement:
„ Numéro zone: Zone de surveillance courante.
„ Signe négatif: Pas de surveillance du processus (exemple:
Masquage des trajectoires en avance rapide).
„ OUTIL: Outil actif
„ Les entraînements sélectionnés et les couples instantanés sont
affichés dans la liste.
„ Affichage des séquences
