Edition des paramètres de surveillance
La boîte de dialogue „Affich. et régl. paramètres chargement“
propose pour l'édition les paramètres d'un agrégat d'une zone de
surveillance.
Le graphique en barres représente tous les agrégats dans la zone de
surveillance (curseur large: valeurs de puissance; curseur mince:
Valeurs de travail). L'agrégat sélectionné est affiché en couleur.
Vous enregistrez la zone de surveillance et sélectionnez l'agrégat. La
CNC PILOT affiche les valeurs de référence, propose pour l'édition les
valeurs limites de „puissance“ et de „travail“ et affiche l'outil „pour
information“ (numéro T).
Boutons de la boîte de dialogue:
„ Sauvegarder: Mémorise les valeurs limites de cet agrégat dans
cette zone.
„ Fin (ou touche ESC): pour quitter la boîte de dialogue.
„ Fichier: Commute vers le „graphique filaire“.
Condition: Les valeurs de mesure ont été mémorisées lors de
l'usinage de référence.
Analyse de l'usinage de référence

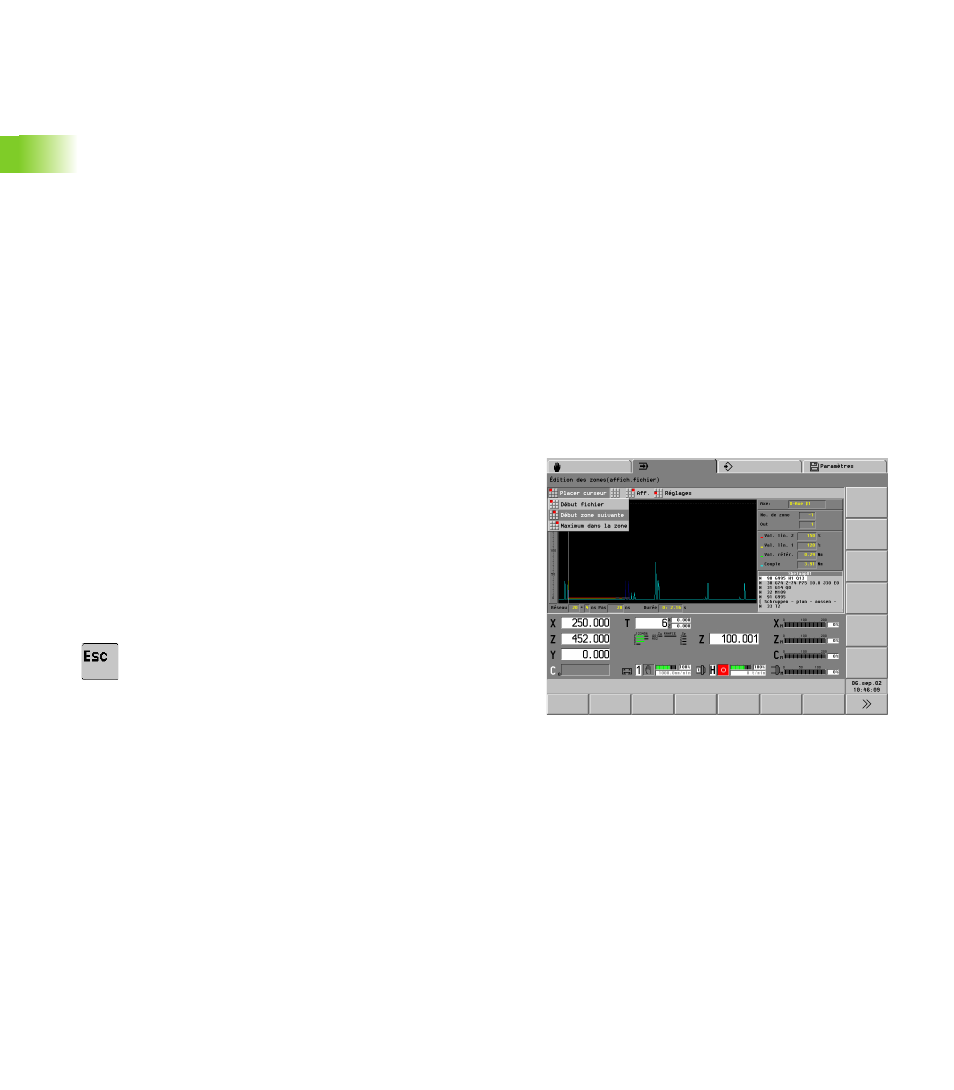

La surveillance de charge affiche „dans le temps“ le couple et les
valeurs limites de l'agrégat sélectionné.
„ Valeurs limites en „gris“: Zone sans surveillance (masquage des
trajectoires avec avance rapide).
„ La CNC PILOT affiche également sous forme numérique les valeurs
de la position du curseur.
Sélection:
U Bouton „Fichier“ dans la boîte de dialogue „Affich. et régl.
paramètres de charge“
U Retour à l'„édition des paramètres de surveillance“.
