Limite de l'ébauche en arrière de la limite d'usinage

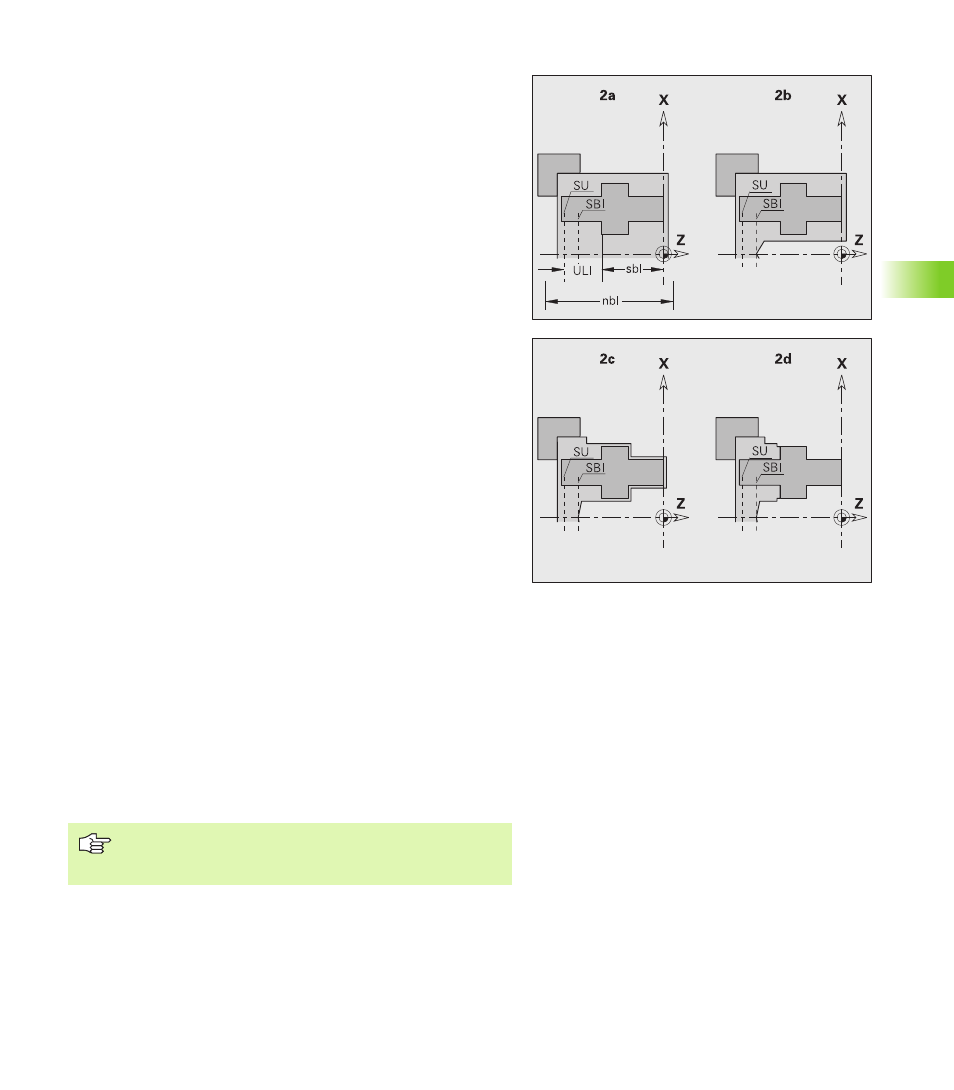

Exemple 2: La limite d'ébauche (SU) est située derrière la limite
d'usinage intérieure (SBI).
Abréviations
„ SBI: Limite d'usinage intérieure
„ SU: Limite d'ébauche (SU = sbl + ULI)
„ sbl: Longueur de base pour l'ébauche („point arrière le plus bas“ du
contour intérieur)
„ ULI: Porte-à-faux intérieur (paramètre d'usinage 4)
„ nbl: Longueur utile de l'outil (paramètre d'outil)
Perçage
Pour l'opération de perçage, TURN PLUS distingue:
„ Perçage sans indication d'ajustement: La CAP sélectionne les
outils qui permettent d'usiner jusqu'à la cote finale. Un foret
hélicoïdal est d'abord recherché, puis un foret à plaquettes.
„ Perçage avec indication d'ajustement: La CAP usine le trou en
deux étapes:
„ Perçage d'un diamètre inférieur au diamètre nominal du trou.
„ „Alésage“ à la cote finale
TURN PLUS n'utilise que l'information „avec/sans
ajustement“. Le type d'ajustement (H6, H7, ..) n'exerce
aucune influence.
