CNC PILOT 4290 HEIDENHAIN 535
6.14 Création Int
e
ra
ctiv
e du Plan de tr
a
v
ail (CIP)

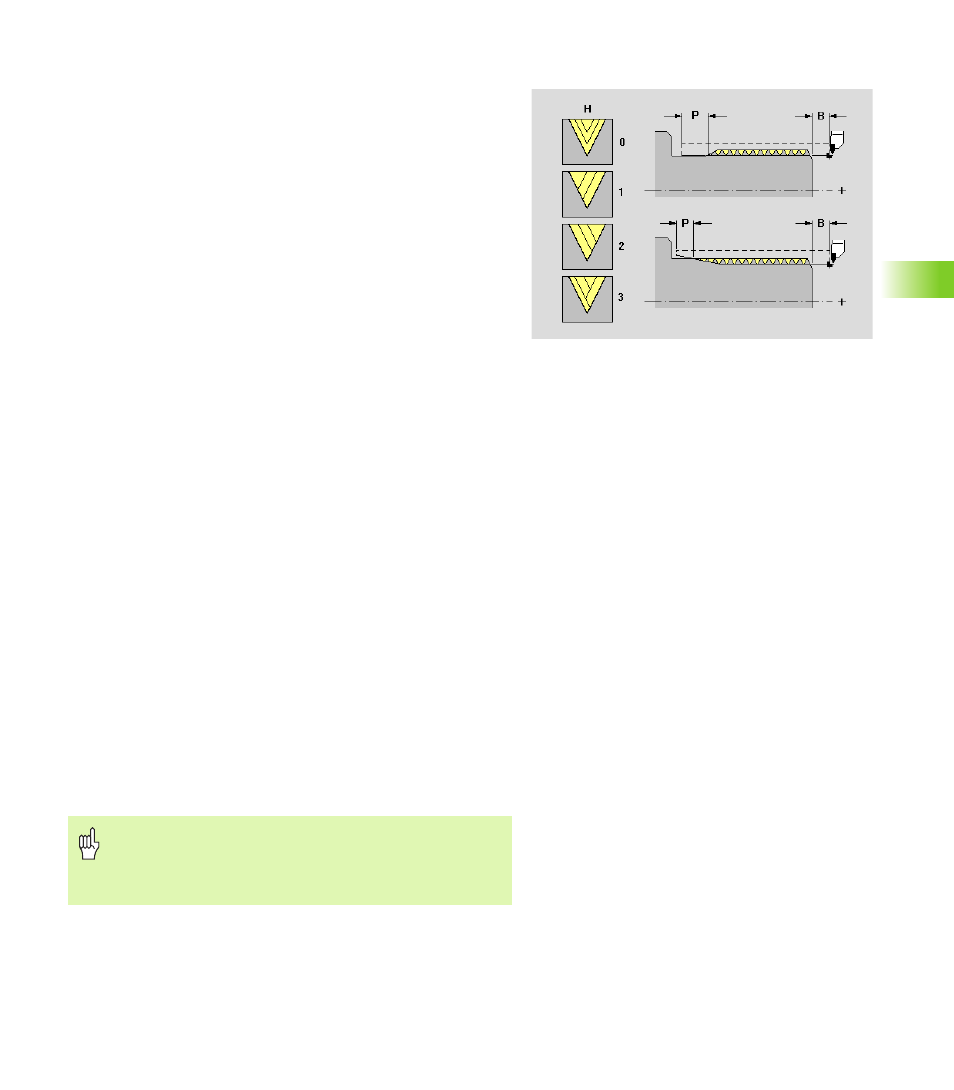

Mode d'usinage Filet (G31)
Pour le filet sélectionné, la CIP génère le cycle G31.
Paramètres
B Longueur d'approche
„ Pas d'introduction: La CNC PILOT calcule la longueur à partir
des gorges ou des dégagements voisins.
„ Pas d'introduction, pas de dégagement/gorge: la CNC PILOT
utilise la „longueur d'approche du filet" du paramètre
d'usinage 7.
P Longueur de dépassement
„ Pas d'introduction: La CNC PILOT calcule la longueur à partir
des gorges ou des dégagements voisins.
„ Pas d'introduction, pas de dégagement/gorge: la CNC
PILOT utilise la „longueur de sortie du filet" du paramètre
d'usinage 7.
C Angle initial si le début du filet est situé de manière définie par
rapport aux éléments de contour en rotation non symétrique
I Plongée max.
V Type de plongée
„ V=0 (section constante): Section de copeau constante pour
toutes les passes.
„ V=1: Passe constante
„ V=2 (répartition de passes restante): Si la division Profondeur
de filet/Passe donne un reste, ce „reste" est valable pour la
première passe. La „dernière coupe“ est répartie en 1/2, 1/
4, 1/8 et 1/8 de coupe.
„ V=3: (méthode EPL): La passe est calculée à partir du pas de
vis et de la vitesse de rotation.
H Type de décalage des différentes passes pour lisser les flancs
du filet
„ H=0: Sans décalage
„ H=1: Décalage à partir de la gauche
„ H=2: Décalage à partir de la droite
„ H=3: Décalage alternativement droite/gauche
Q Nombre de passes à vide après la dernière coupe (pour
supprimer la pression de coupe au fond du filet)
Attention, risque de collision
Un risque de collision existe si la „longueur de
dépassement P“ est trop importante. Vous pouvez vérifier
la longueur de dépassement avec la simulation graphique.
