.5 Données d'outils
1.5 Données d'outils
Pour positionner les axes, calculer la compensation du rayon de la dent
d'outil, déterminer la répartition des passes dans les cycles etc., la
CNC PILOT doit connaître les données des outils.

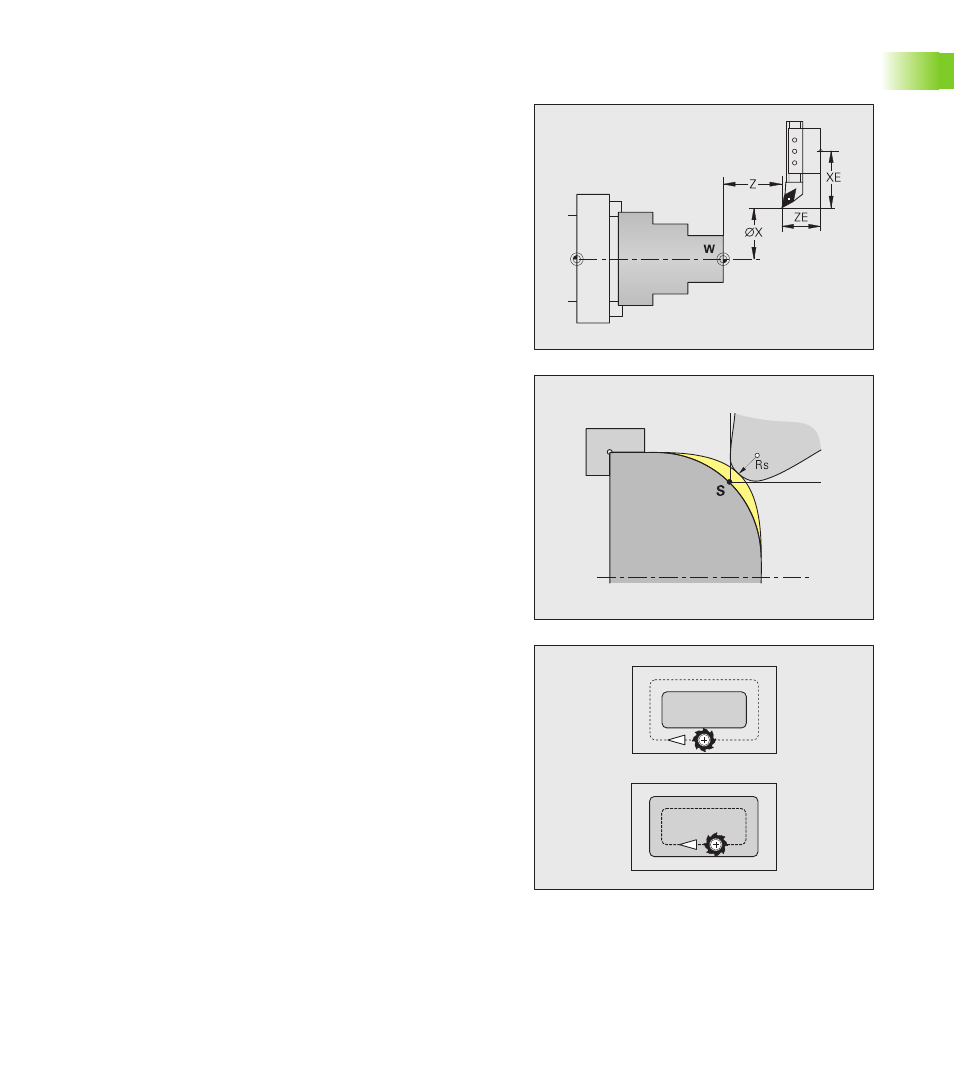

Longueur d'outil: Les valeurs de positions programmées et affichées
se réfèrent à la distance entre la pointe de l'outil et l'origine pièce.
Mais dans le système, seule la position absolue du porte-outil (chariot)
est connue. Pour le calcul et l'affichage de la position de la pointe de
l'outil, la CNC PILOT doit connaître les cotes XE et ZE, et aussi la cote
Y pour les opérations d'usinage avec l'axe Y.
Corrections d'outil: Pendant l'usinage, la dent de l'outil s'use. Pour
compenser cette usure, la CNC PILOT applique des valeurs de
correction. Celles-ci sont additionnées aux valeurs de longueur.
Compensation du rayon de la dent (CRD): Les outils de tournage
possèdent un rayon à leur pointe. Lors de l'usinage de cônes,
chanfreins et rayons, les imprécisions qui en résultent sont corrigées
grâce à la compensation du rayon de dent de l'outil.
Les déplacements programmés se réfèrent à la pointe théorique de la
dent de l'outil S. La CRD calcule une nouvelle trajectoire équidistante
pour compenser cette erreur.
Compensation du rayon de la fraise (CRF): Lors du fraisage, le
diamètre extérieur de la fraise est déterminant pour la création du
contour. Sans CRF, le centre de la fraise est le point de référence pour
les trajectoires. La CRF calcule une nouvelle trajectoire équidistante
pour compenser le rayon de la fraise.
