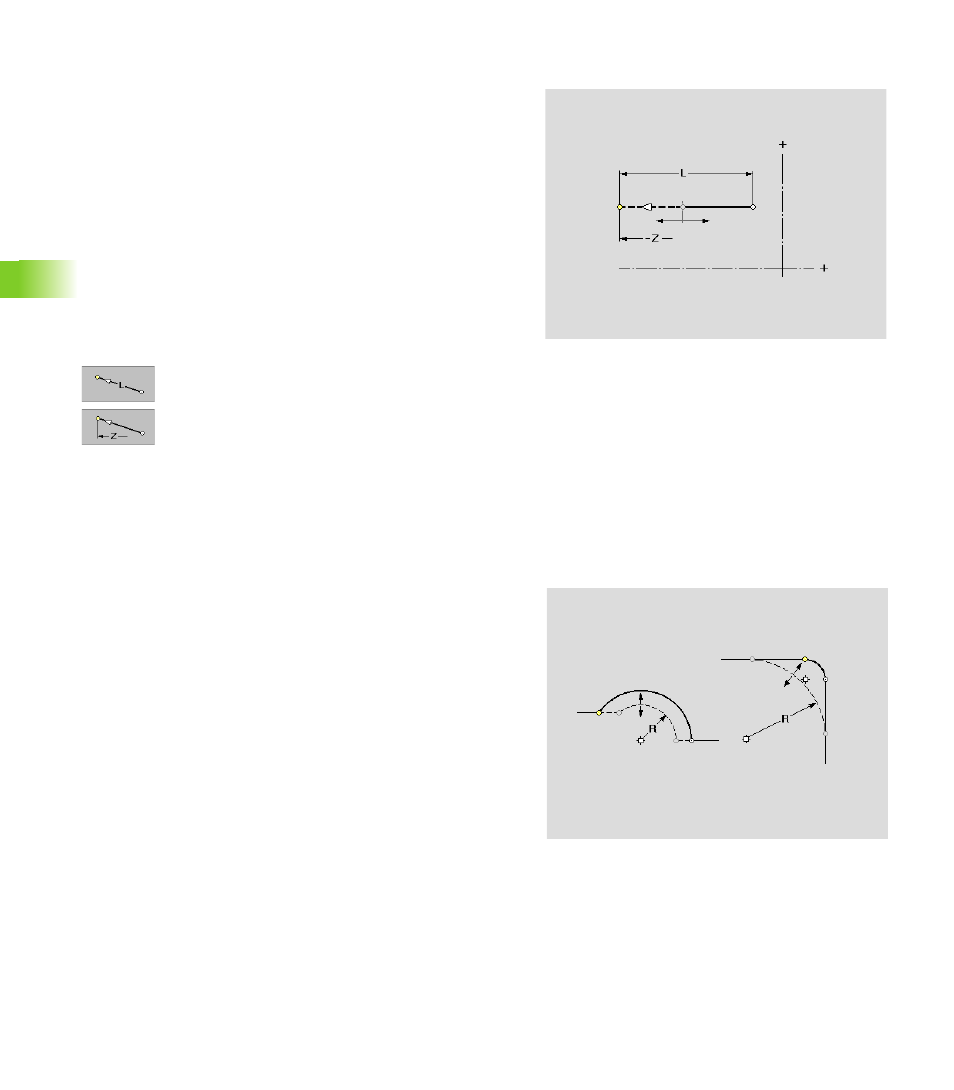

Compenser (modifier) – Longueur du contour
Cette fonction vous permet de modifier la longueur du contour. Vous
sélectionnez l'élément à modifier et un „élément de compensation“.
Modifier la longueur du contour:
U Sélectionner „Manipuler > Compenser (modifier) >
Longueur contour“ dans le menu Pièce finie
U Sélectionner l'élément à modifier. TURN PLUS
propose un „élément de compensation“.
U Sélectionner l'élément de compensation. TURN PLUS
ouvre la boîte de dialogue „Modifier long. droite“.
U Introduire nouvelle longueur ou
U nouveau point final en Z.
U TURN PLUS intègre la modification et représente le
contour ainsi modifié. Vous pouvez valider la
modification (softkey „Valider“) ou la rejeter (touche
ESC).
Compenser (modifier) – Rayon d'un arc de cercle
Cette fonction vous permet de modifier le rayon d'un arc de cercle.
Modifier le rayon de l'arc de cercle:
U Sélectionner „Manipuler > Compenser (modifier) > Rayon“ dans le
menu Pièce finie
U Sélectionner l'élément à modifier. TURN PLUS ouvre la boîte de
dialogue „Compenser rayon“.
U Introduire le nouveau rayon. TURN PLUS intègre la modification et
représente le contour modifié. Vous pouvez valider la modification
(softkey „Valider“) ou la rejeter (touche ESC).
Paramètres
L Longueur ou point final de l'élément linéaire modifié
Z Longueur ou point final de l'élément linéaire modifié
Paramètres
R Rayon
