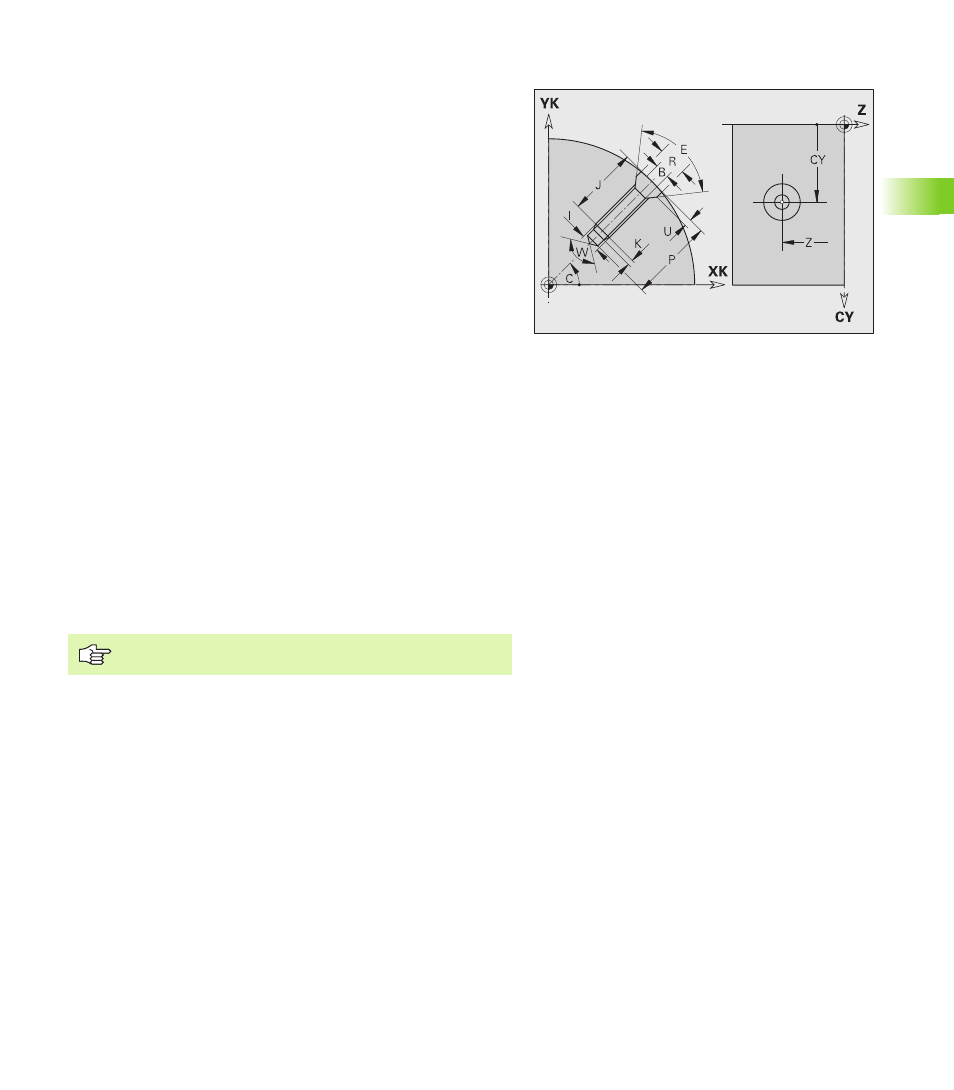

Perçage surface de l'enveloppe G310-Géo
G310 définit un perçage avec lamage et taraudage sur la surface de
l'enveloppe.
Paramètres
Z
Centre (position Z)
C
Centre (angle)
CY
Centre en „cotation dimensionnelle"; référence: développé
avec „diamètre de référence"
B
Diamètre de perçage
P
Profondeur de perçage (sans pointe de perçage)
W
Angle de pointe (par défaut: 180°)
R
Diamètre de lamage
U
Profondeur de lamage
E
Angle de lamage
I
Diamètre du filetage
J
Profondeur de filetage
K
Entrée de taraudage
F
Pas du filet
V
Filet à gauche ou à droite (par défaut: 0)
V=0: Filet à droite
V=1: Filet à gauche
A
Angle avec l'axe Z; plage: 0° < A < 180°; (par défaut: 90° =
perçage vertical)
O
Diamètre de centrage
Usinez les trous G310 avec G71...G74.
