188
4.1
1
Cont
ours sur la surf
ace de l'en
v
e
loppe

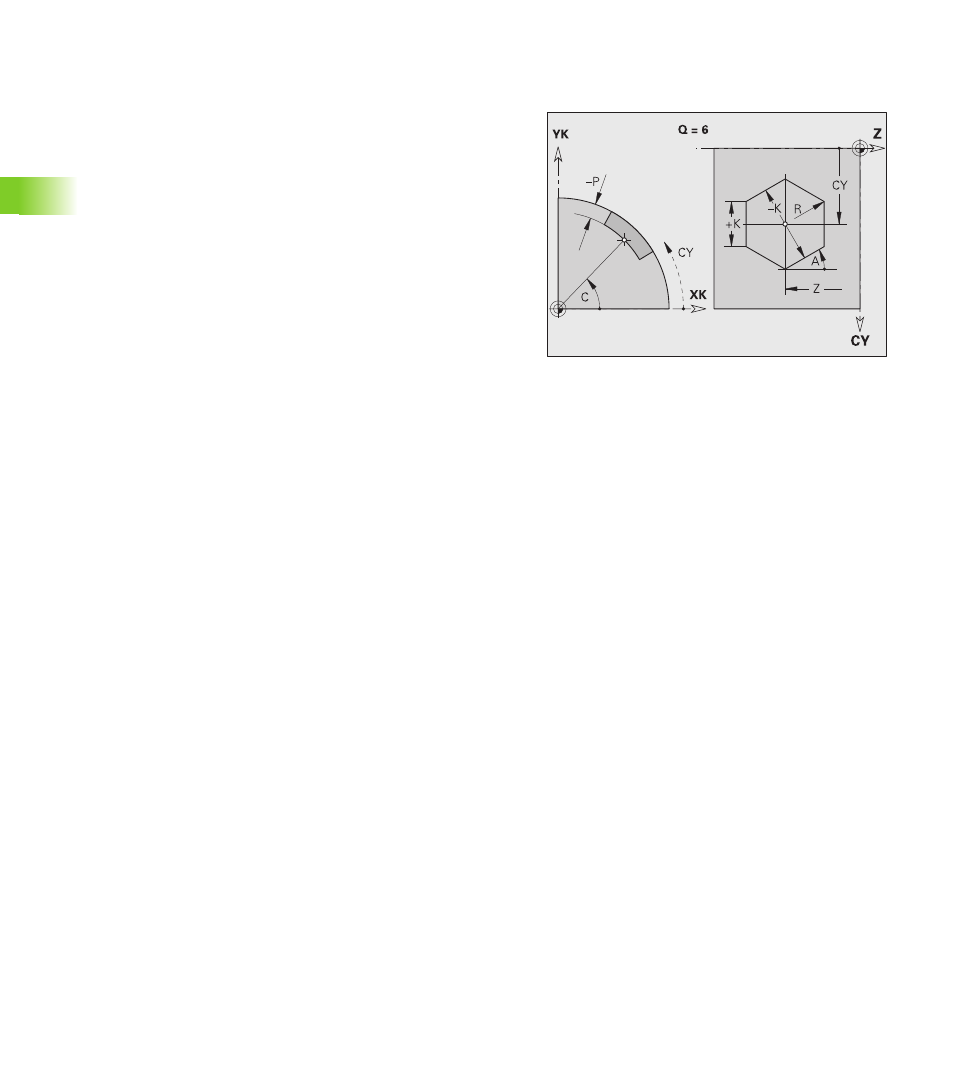

Polygone régulier sur la surface de l'enveloppe
G317-Géo
G317 définit un polygone sur la surface de l'enveloppe.
Paramètres
Z
Centre
C
Centre (angle)
CY
Centre en „cotation dimensionnelle"; référence: développé
avec „diamètre de référence"
Q
Nombre de côtés (Q > 2)
A
Angle avec l'axe Z (par défaut: 0°)
K
Longueur du côté
K>0: Longueur d'arête
K<0: Diamètre du cercle inscrit
R
Chanfrein/arrondi (par défaut: 0°)
R>0: Rayon de l'arrondi
R<0: Largeur du chanfrein
P
Profondeur de la poche (par défaut: „P“ de G308)
