254
4.23 Cy
cles de perçag
e

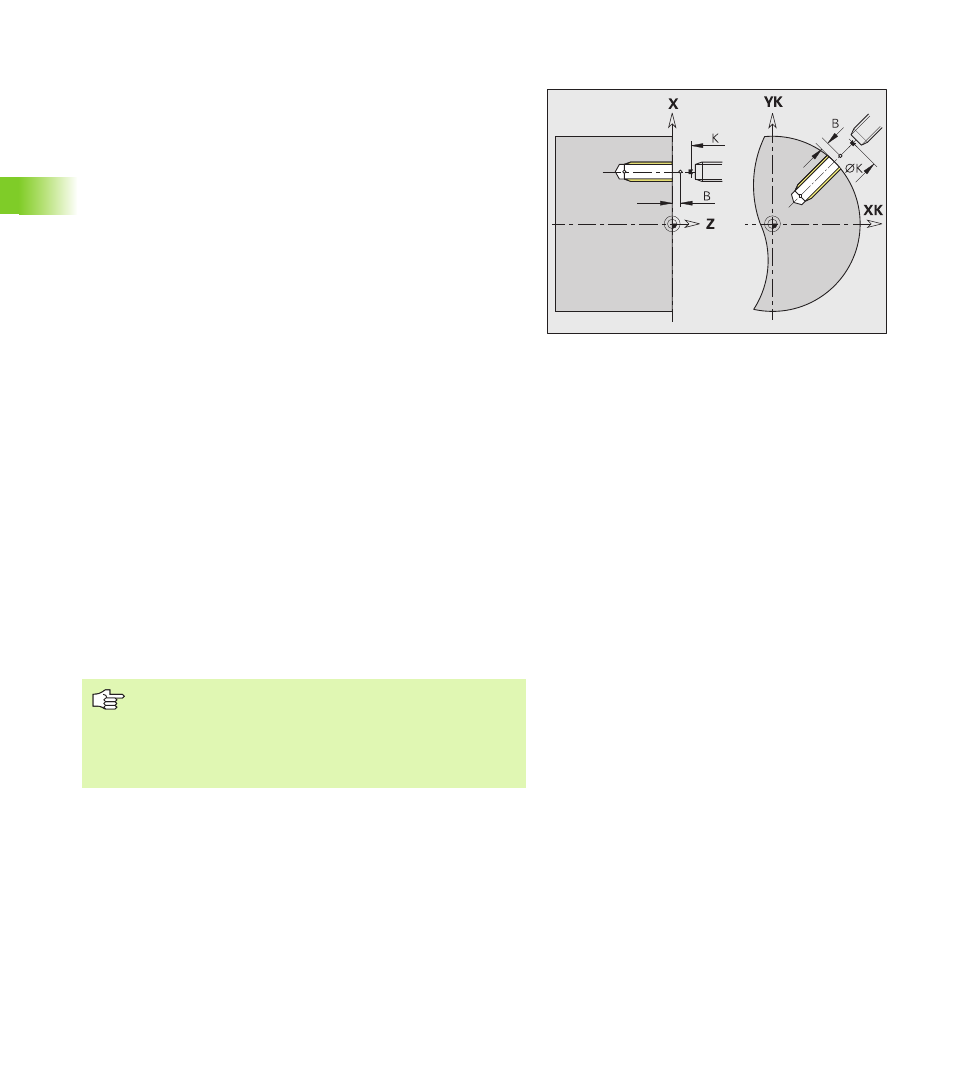

Taraudage G73
G73 réalise des taraudages axiaux/radiaux à l'aide d'outils fixes ou
tournants. G73 est utilisé pour des perçages avec définition de
contour (perçage unique ou modèle de trous).
Le „point initial“ est calculé à partir de la distance de sécurité et de la
„longueur d'approche B“.
Longueur de compensation J: Utilisez ce paramètre avec mandrin
de compensation linéaire. Sur la base de la profondeur du filet, du pas
programmé et de la „longueur d'extraction“, le cycle calcule un
nouveau pas nominal. Le pas nominal est légèrement inférieur au pas
du taraud. Lors de la réalisation du filet, le taraud est extrait du mandrin
de serrage de la „longueur d'extraction“. Ce procédé vous permet
d'améliorer la durée d'utilisation des tarauds.
Paramètres
NS Numéro de séquence du contour. Référence au contour du
perçage (G49-, G300- ou G310-Géo)
B Longueur d'approche (par défaut: Paramètre d'usinage 7
„Longueur d'approche du filet [GAL]“
S Vitesse de rotation de retrait (par défaut: Vitesse de rotation
lors du taraudage)
K Plan de retrait (perçages radiaux, dans plan YZ: Cote de
diamètre) – (par défaut: Au point initial ou à la distance de
sécurité)
J Longueur d'extraction en cas d'utilisation d'un mandrin de
serrage avec compensation linéaire (par défaut: 0)
H1 A partir de la version de logiciel 625 952-04:
Frein de broche (H1 est utilisé si le frein est enregistré dans
le paramètre-machine 1019, ..) – par défaut: 0
„ 0: Activer le frein de broche
„ 1: Ne pas activer le frein de broche
„ Modèle de perçage: „NS“ indique le contour du perçage
et non la définition du modèle.
„ „Arrêt cycle“ agit à la fin du taraudage.
„ Le potentiomètre d'avance n'agit pas.
„ Ne pas utiliser le potentiomètre de broche !
