3.5 Mode A
u
to
matique

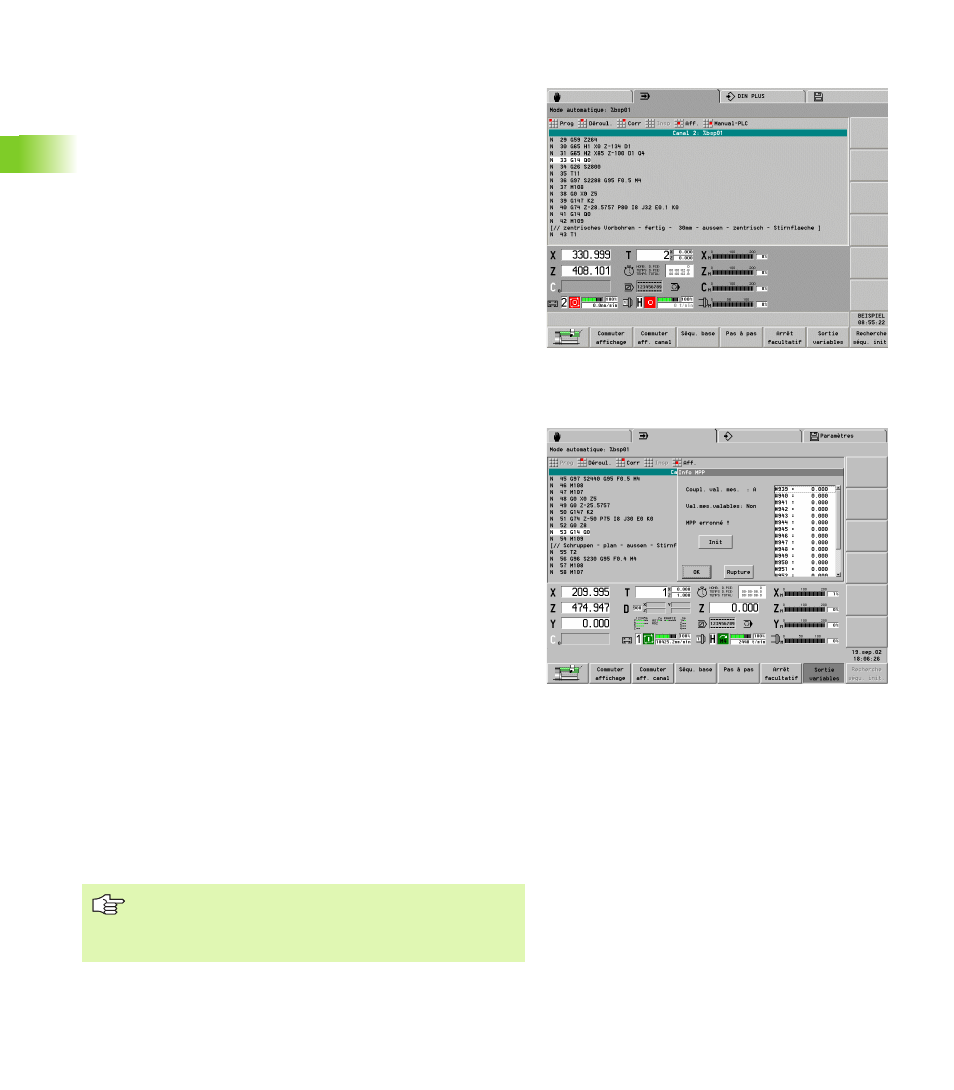

Contre-poupée mécatronique
On peut utiliser une contre-broche déplaçable en tant que poupée
mécatronique si le constructeur a intégré cette fonction dans sa
machine.
Si tel est le cas, lancez le mode fourreau de la contre-poupée avec le
menu „Manual-PLC“. Il faut toutefois que le mode Automatique ait
été arrêté avec Arrêt cycle ou qu'une fonction M0/M01 dans le
programme CN ait déclenché un arrêt de cycle.
Etat de la mesure post-processus
Lors de la mesure post-processus, les pièces sont mesurées à
l'extérieur du tour et les „résultats“ sont transmis à la CNC PILOT. La
boîte de dialogue „Info MPP“ renseigne sur l'état des valeurs de
mesure, affiche les „résultats“ obtenus et permet d'initialiser la
communication avec le dispositif de mesure.
Utilisation de la „mesure post-processus“:
U Sélectionner „Aff(ichage) > Etat MPP“
U La boîte de dialogue „Info MPP“ renseigne sur l'état des valeurs de
mesure et les derniers „résultats“ obtenus.
U En appuyant sur le bouton „Init“, on initialise la connexion avec le
dispositif de mesure post-processus et les résultats de la mesure
sont effacés.
Boîte de dialogue „Info MPP“:
„ Coupl. val. mes. (correspond au paramètre-commande 10)
„ A(rrêt): Les résultats de la mesure sont immédiatement
enregistrés et écrasent les valeurs de mesure précédentes.
„ M(arche): les valeurs de mesure ne validées que lorsque les
valeurs de mesure précédentes ont été traitées.
„ Val. mes. valables: Etat des valeurs de mesure (après validation des
valeurs de mesure avec G915, l'état passe sur „non valables“)
„ #939: Résultat global de la dernière opération de mesure
„ #940..956: Derniers résultats de mesure envoyés par le dispositif de
mesure
La fonction de mesure post-processus enregistre les
„résultats“ dans le presse-papiers. La boîte de dialogue
„Info MPP“ représente dans #939..956 les valeurs du
presse-papiers et non les variables.
