G840 – Fraisage
Vous agissez sur le sens du fraisage et sur la compensation du rayon

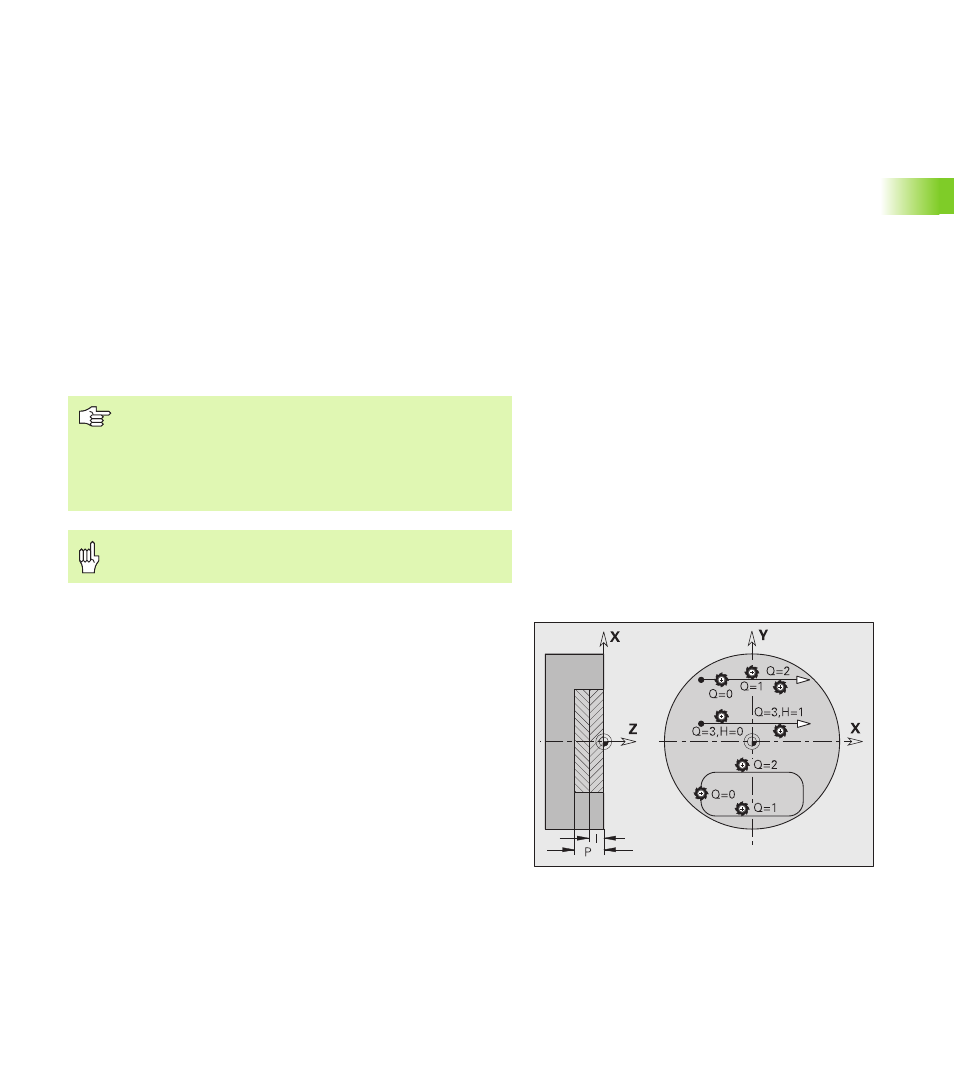

de la fraise (CRF) avec le „type de cycle Q“, le „mode de fraisage H“
et le sens de rotation de la fraise (voir tableau). Ne programmez que
les paramètres indiqués dans le tableau suivant.
Voir également:
„ G840 – Principes de base: Page 267
„ G840 – Calculer les positions de pré-perçage: Page 268
D Début numéro d'élément pour figures partielles
Sens de définition du contour pour les figures: „Anti-horaire“.
Le premier élément du contour pour les figures est:
„ Rainure circulaire: L'arc de cercle le plus grand
„ Cercle entier: Le demi-cercle supérieur
„ Rectangle, polygone et rainure linéaire: La„position
angulaire“ indique le premier élément du contour.
V Fin numéro d'élément pour figures partielles
A Processus „Calculer les positions de pré-perçage“: A=1
NF Marque de position – Référence dans laquelle le cycle
enregistre les positions de pré-perçage [1..127].
WB Diamètre de reprise d'usinage – Diamètre de l'outil de
fraisage
„ Lors du calcul des positions de pré-perçage, le cycle
tient compte du diamètre de l'outil actif. Par
conséquent, vous devez installer le foret avant d'appeler
„G840 A1 ..“.
„ Programmez les surépaisseurs pour déterminer les
positions de pré-perçage et pour le fraisage.
G840 écrase les positions de pré-perçage déjà
enregistrées sous la référence „NF“.
Paramètres – Déterminer les positions de pré-perçage
