4.4 Indicatif de section de pr
ogr
amme
„ Définition d'outil „simple“:
„ Les outils ne conviennent qu'aux déplacements et cycles de
tournage simples (G0...G3, G12, G13; G81...G88).
„ Il n'y a pas de suivi de contour.
„ La compensation du rayon de la dent d'outil est effectuée.
„ Les outils simples ne sont pas enregistrés dans la banque de
données.

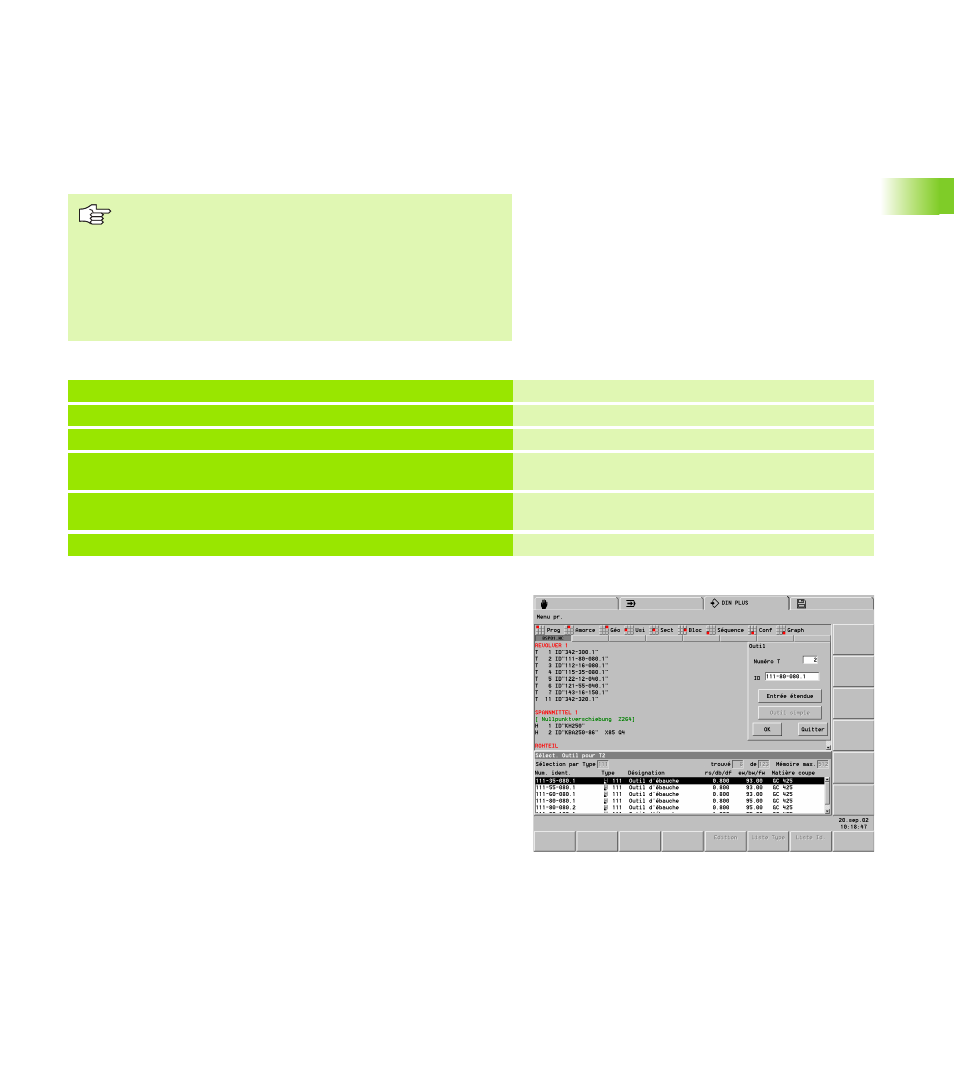

Exemple „Table de la tourelle“
Editer la composition de la tourelle
Dans la section TOURELLE et pour chaque emplacement sur la
tourelle
„ introduire le numéro d'identification de l'outil si celui-ci est défini
dans la banque de données.
„ introduire directement la définition des outils s'il s'agit d'„outils
temporaires“.
„ Si vous ne programmez pas TOURELLE, la commande
prélève les outils inscrits dans la „liste d'outils“.
„ Les noms „_SIM...“ et „_AUTO...“ sont réservés aux
„outils temporaires“ (outils simples et outils sans
numéro d'identification). La définition de l'outil reste en
vigueur tant que le programme CN est activé dans la
simulation ou le déroulement du programme en mode
Automatique.
TOURELLE 1
T1 ID"342-300.1" outil issu de la banque de données
T2 WT1 X50 Z50 R0.2 B6 définition simple d'outil
T3 WT122 X15 Z150 H0 V4 R0.4 A93 C55 I9 K70 définition étendue d'outil, sans validation dans la
banque de données
T4 ID"ETE.1" WT112 X20 Z150 H2 V4 R0.8 A95 C80 B9 K70 définition étendue d'outil, avec validation dans la
banque de données
. . .
Paramètres de la boîte de dialogue „Outil“
Numéro T Position dans le porte-outils
ID Numéro d'identification (référence à la banque
de données)
Bouton „Entrée
étendue“ Commuter vers la „définition étendue des
outils“.
Bouton „Outil
simple“ Commuter vers la „définition simple des
outils“
