CNC PILOT 4290 HEIDENHAIN 173
4.9 Cont
ours a
v
e
c l'ax
e C – Pr
incipes de base
Modèle circulaire avec rainures circulaires
Pour les rainures circulaires situés sur des modèles circulaires, vous
programmez les positions du modèle, le centre de courbure, le rayon
de courbure et la „position“ des rainures.
DIN PLUS et TURN PLUS positionnent les rainures de la manière
suivante:
„ Disposition rainures à distance rayon du modèle autour du centre
du modèle si
„ Centre du modèle = centre de courbure et
„ Rayon du modèle = rayon de courbure
„ Disposition des rainures à distance rayon du modèle + rayon de
courbure autour du centre du modèle si
„ Centre du modèle <> centre de courbure ou
„ Rayon du modèle <> rayon de courbure
La „position“ influe en outre sur la disposition des rainures:
„ Position normale: L'angle initial de la rainure est relatif par rapport
à la position du modèle. L'angle initial est additionné à la position du
modèle.
„ Position d'origine : L'angle initial de la rainure est en absolu.
Les exemples suivants illustrent la programmation du modèle
circulaire avec rainures circulaires:
Ligne médiane de la rainure comme référence et position normale
Programmation:
„ Centre du modèle = centre de courbure
„ Rayon du modèle = rayon de courbure
„ Position normale
Ces commandes disposent les rainures à la distance du „rayon du
modèle“ autour du centre du modèle.

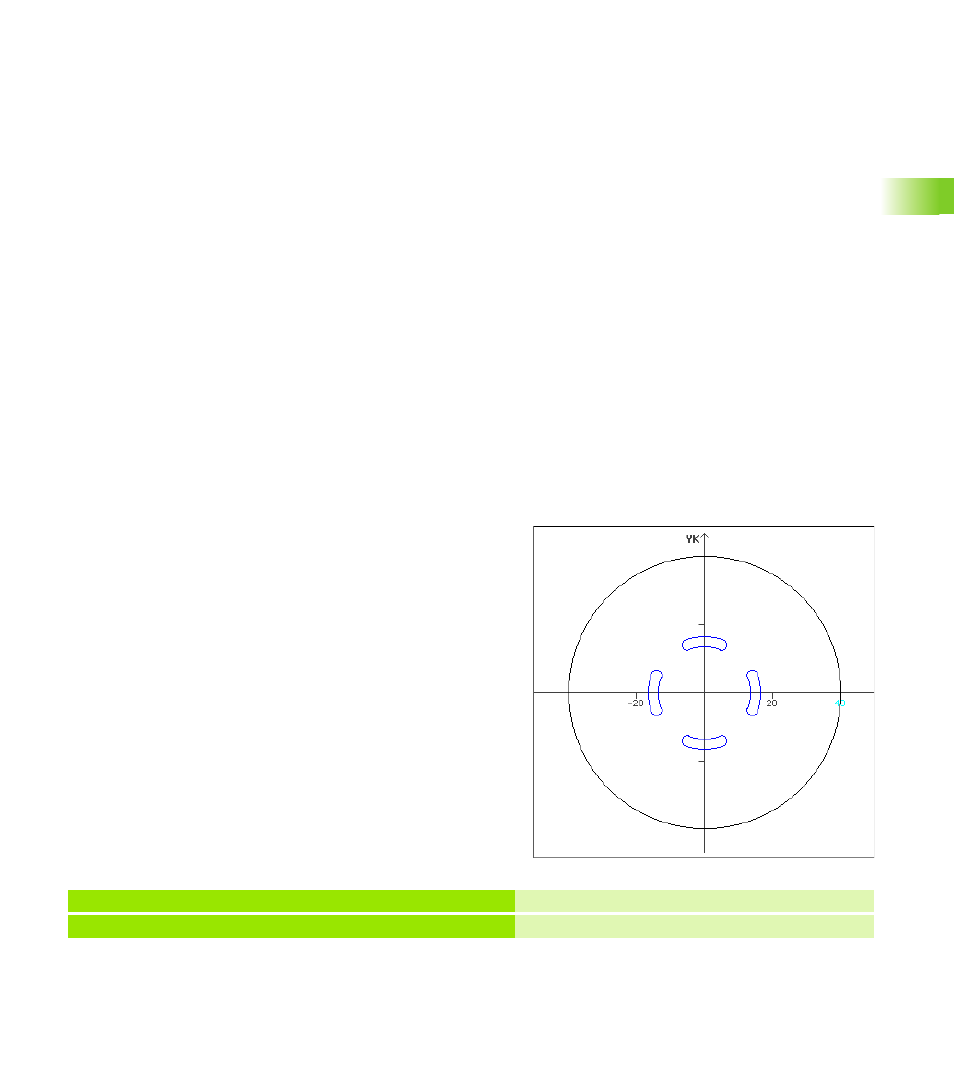

Exemple: Ligne médiane de la rainure comme référence, position
normale
N.. G402 Q4 K30 A0 XK0 YK0 H0 Modèle circulaire, position normale
N.. G303 I0 J0 R15 A-20 W20 B3 P1 Rainure circulaire
