CNC PILOT 4290 HEIDENHAIN 433
6.8 Cont
ours a
v
e
c l'ax
e C

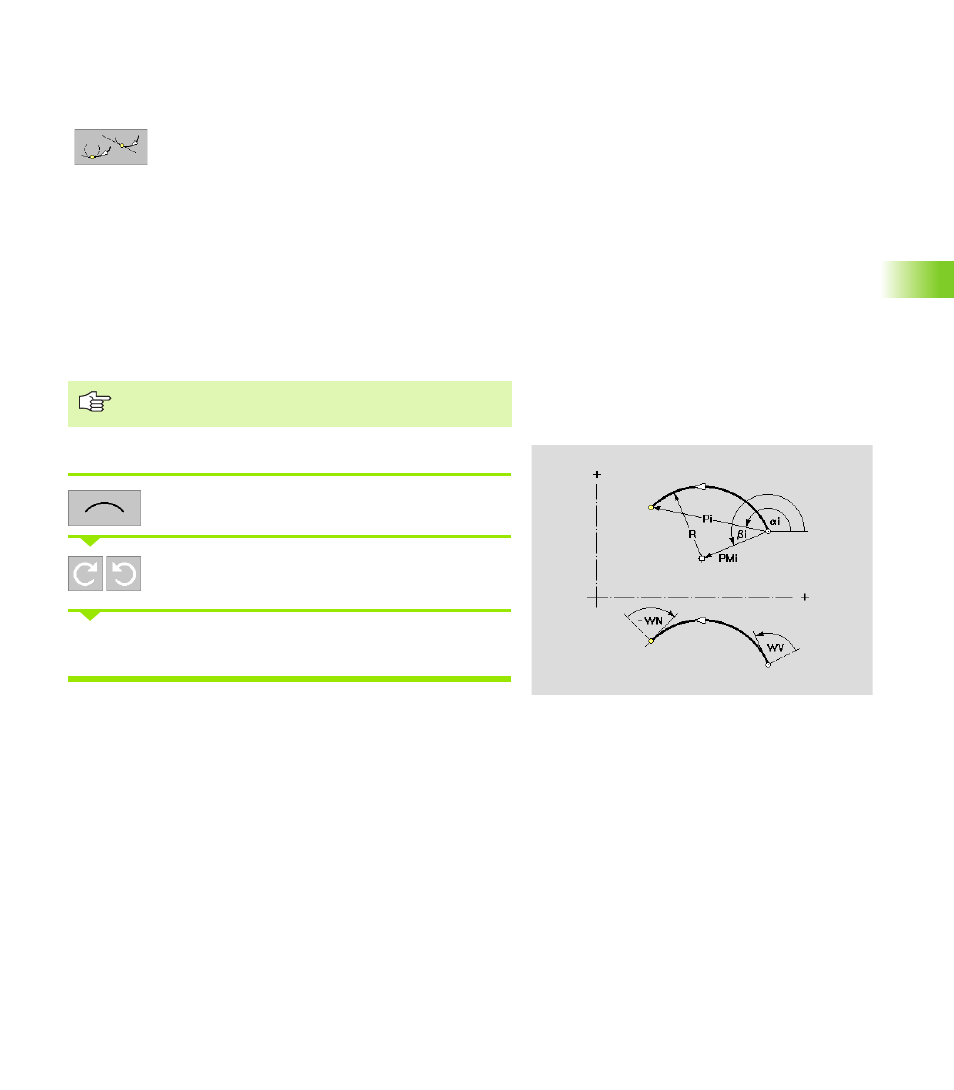

Définir l'élément circulaire:
Appel du menu arc de cercle
Sélectionner le sens de rotation de l'arc de cercle
Indiquer les cotes de l'arc de cercle et définir le raccordement à
l'élément de contour suivant.
Autres paramètres
R Rayon de l'arc de cercle
Tangentiel/non tangentiel: Définir la transition à
l'élément de contour suivant
WA Angle entre l'axe XK positif et la tangente au point initial de
l'arc de cercle
WE Angle entre l'axe XK positif et la tangente au point final de
l'arc de cercle
WV Angle anti-horaire entre l'élément précédent et la tangente
au point initial de l'arc de cercle. Arc de cercle comme
élément précédent: Angle avec la tangente
WN Angle anti-horaire entre la tangente au point final de l'arc de
cercle et l'élément suivant. Arc de cercle comme élément
suivant: Angle avec la tangente
Le point final ne doit pas être le point initial (pas de cercle
entier).
Paramètres
