CNC PILOT 4290 HEIDENHAIN 591
7.
4 P
a
ra
mètr
es de la commande
Disposition des champs de l'affichage de la machine
champ 1 champ 5 champ 9 champ 13
champ 2 champ 6 champ 10 champ 14
champ 3 champ 7 champ 11 champ 15
champ 4 champ 8 champ 12 champ 16

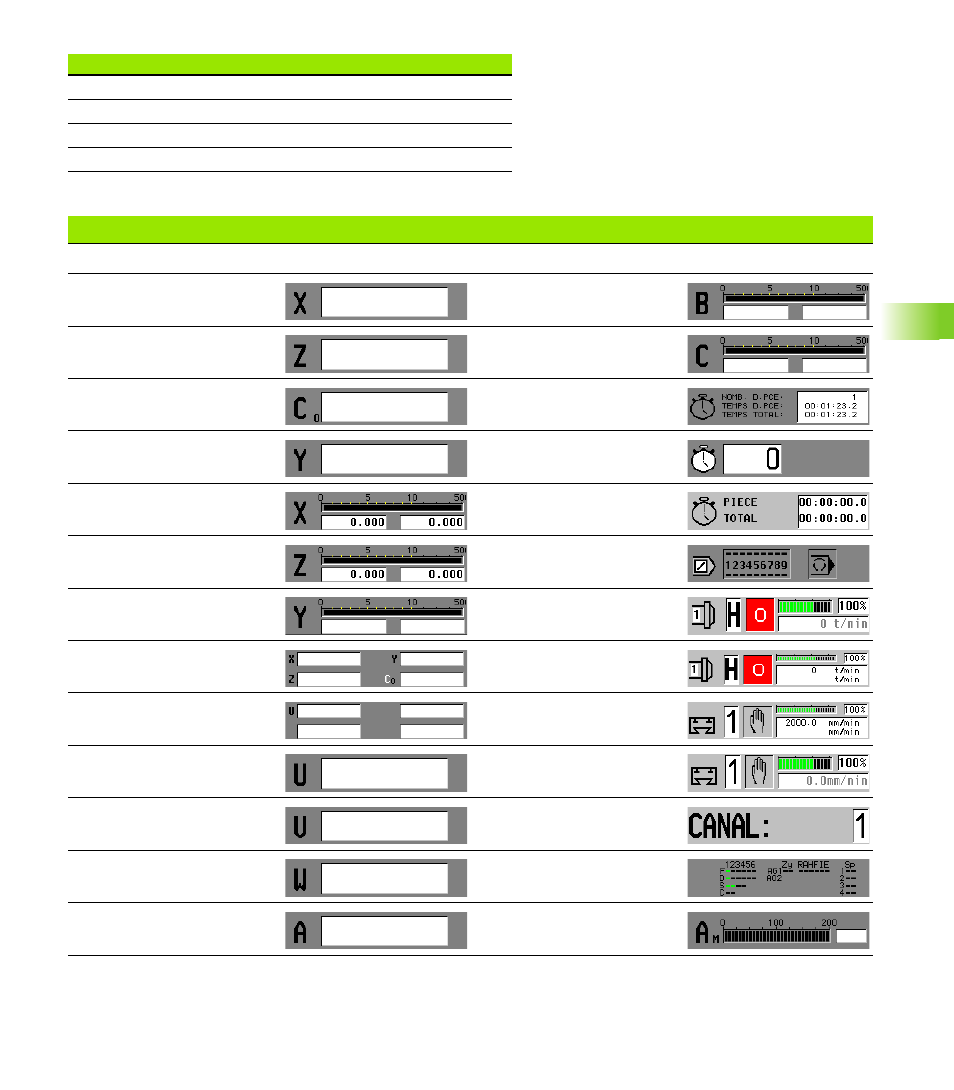

Codes des „figures“ Codes des „figures“
0 Code spécial (aucun affichage)
1 Valeur effective X 34 Val. effective b et chemin
restant (axe auxiliaire)
2 Valeur effective Z 35 Val. effective c et chemin
restant (axe auxiliaire)
3 Valeur effective C 41 Informations de quantité/
durée d'usinage
4 Valeur effective Y 42 Informations sur quantité
5 Valeur effective X et
chemin restant 43 Informations sur durée
d'usinage
6 Valeur effective Z et
chemin restant 45 M01 et niveaux de saut
8 Valeur effective Y et
chemin restant 60 Infos broche et vitesse
de rotation
10 Tous axes principaux 61 Vitesse rotation
effective/nominale
11 Tous axes auxiliaires 69 Avance effective/
nominale
12 Valeur effective U (axe
auxiliaire) 70 Informations chariot et
avance
13 Valeur effective V (axe
auxiliaire) 71 Affichage du canal
14 Valeur effective W (axe
auxiliaire) 81 Tableau de validations
15 Valeur effective a (axe
auxiliaire) 88 Affichage de charge axe
a (axe auxiliaire)
