CNC PILOT 4290 HEIDENHAIN 417
6.6 Eléments de f
o
rm
e

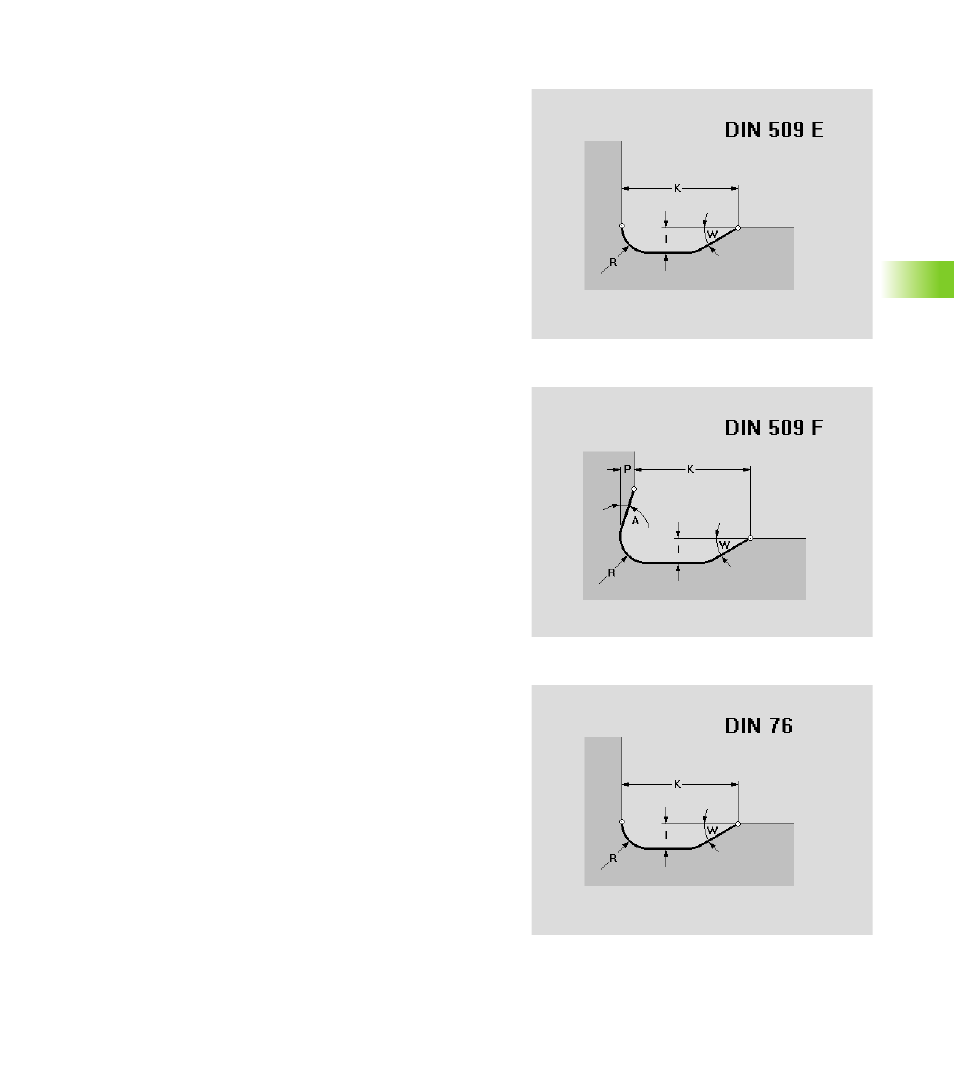

Dégagement de forme E
L'élément de forme définit un dégagement de forme E. TURN PLUS
propose les paramètres en fonction du diamètre (voir “Paramètres
pour dégagements DIN 509 E” à la page 696).
Dégagement de forme F
L'élément de forme définit un dégagement de forme F. TURN PLUS
propose les paramètres en fonction du diamètre (voir “Paramètre du
dégagement DIN 509 F” à la page 696).
Dégagement de forme G
L'élément de forme définit un dégagement de forme G. TURN PLUS
propose les paramètres. Vous pouvez écraser les valeurs. Les valeurs
proposées sont basées sur le filet ISO métrique (DIN 13) calculé au
moyen du diamètre.
„ Paramètres: voir “Paramètres pour dégagements DIN 76” à la
page 694
„ Calcul du pas du filet: voir “Pas du filetage” à la page 698
Paramètres
K Longueur du dégagement
I Profondeur du dégagement (cote de rayon)
R Rayon du dégagement aux deux angles du dégagement
W Angle d'entrée (angle du dégagement)
Paramètres
K Longueur du dégagement
I Profondeur du dégagement (cote de rayon)
R Rayon du dégagement aux deux angles du dégagement
W Angle d'entrée (angle du dégagement)
A Angle de sortie (angle transversal)
Paramètres
F Pas de filet
K Longueur du dégagement (largeur du dégagement)
I Profondeur du dégagement (cote de rayon)
R Rayon du dégagement aux deux angles (par défaut: R=0,6*I)
W Angle d'entrée (angle du dégagement)
