CNC PILOT 4290 HEIDENHAIN
413
6.5 Cont
our de la pièce finie

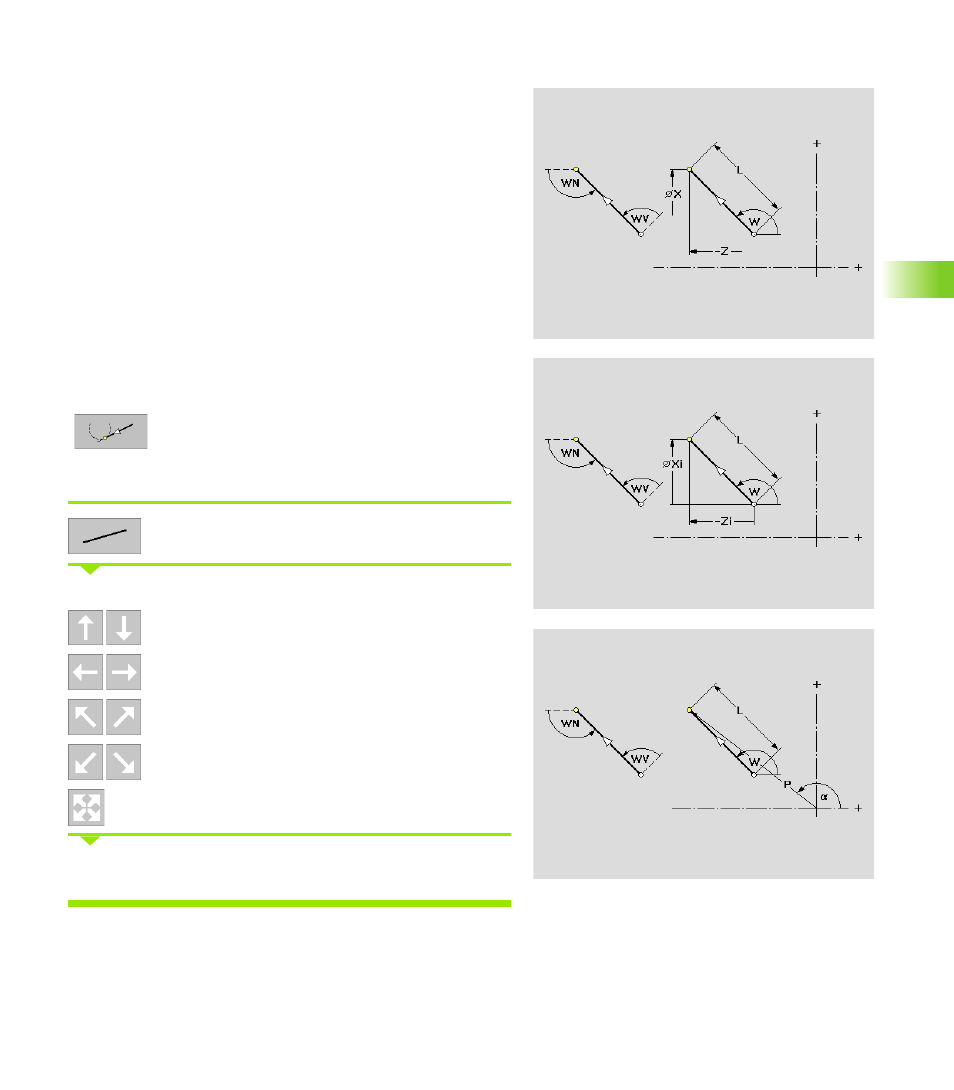

Eléments linéaires
La fonction définit un élément linéaire.
Définir l'élément linéaire:
Appeler le menu Droite
Sélectionner la direction de l'élément linéaire:
Droite verticale
Droite horizontale
Droite avec angle
Droite avec angle
Droite avec direction quelconque
Indiquer les cotes de la droite et définir le raccordement vers l'élément
de contour suivant.
Paramètres
X
Point final en coordonnées cartésiennes
Z
Point final en coordonnées cartésiennes
Xi
Distance point initial/point final
Zi
Distance point initial/point final
a
Point final en coordonnées polaires (référence: Axe Z positif)
P
Point final en coordonnées polaires
W
Angle de la droite (référence: voir figure d'aide)
WV
Angle avec l'élément précédent, sens anti-horaire. Arc de
cercle comme élément précédent: Angle avec la tangente
WN
Angle avec l'élément suivant, sens anti-horaire. Arc de cercle
comme élément suivant: Angle avec la tangente
L
Longueur de l'élément
Tangentiel/non tangentiel: Définir la transition vers
l'élément de contour suivant
